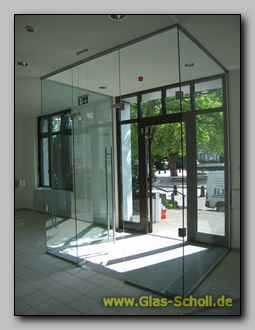

Große Arcos Windfang-Ganzglas-Anlage

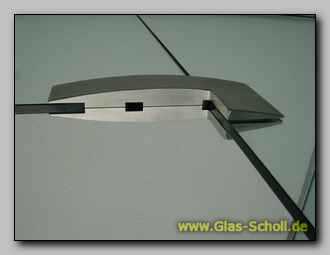

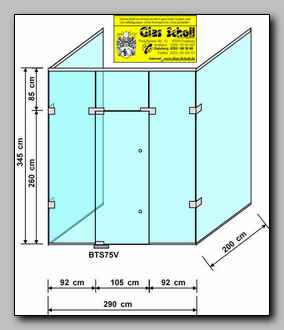

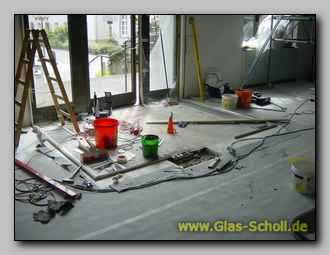

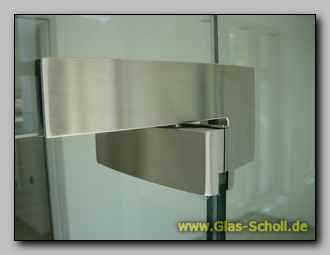

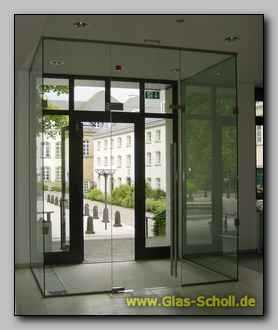

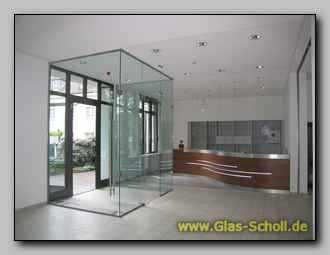

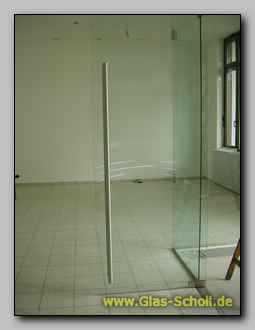

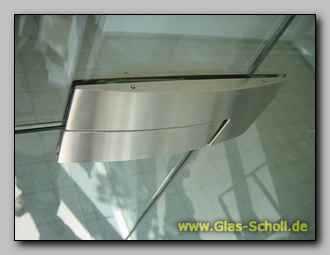

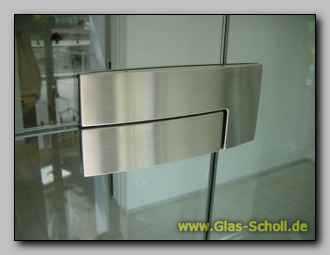

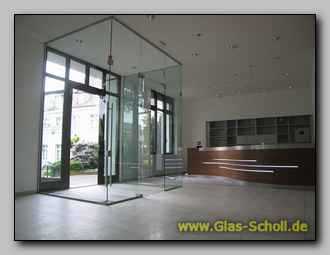

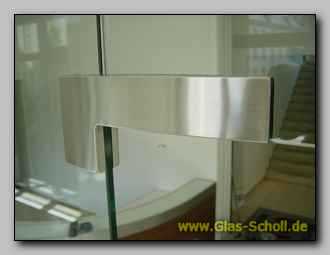

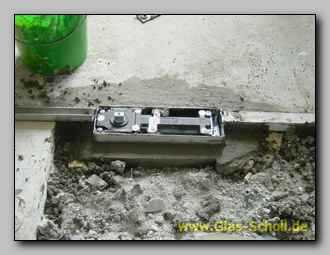

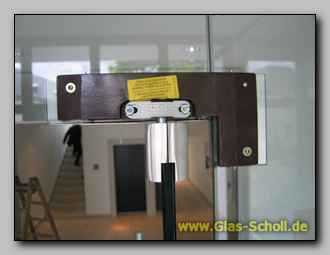

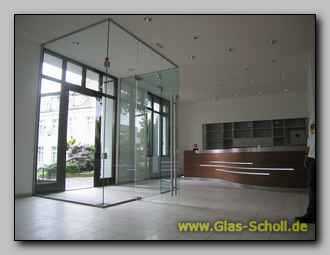

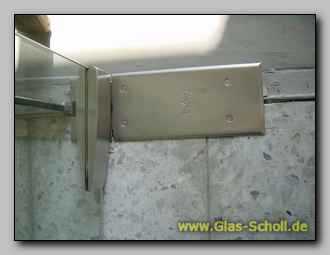

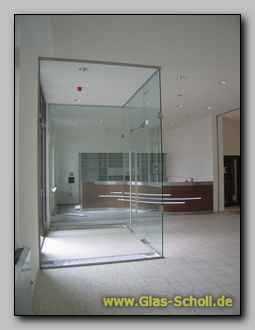

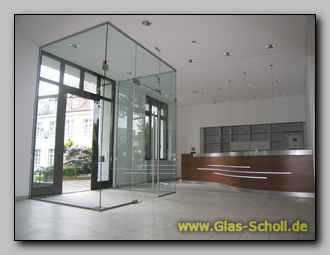

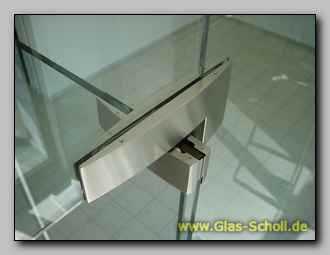

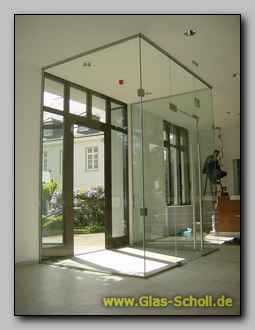

Hier sehen Sie einen sehr großen Windfang aus Glas. Die Höhe der Anlage beträgt 345 cm. Anstatt der normalen Dorma Universal-Beschlägen wurden die schwungvollen Arcos-Design-Beschläge verwendet. Die seitlichen festverglasten Seitenscheiben wiegen alleine über 200 kg pro Stück. Alle Scheiben bestehen aus Floatglas 12mm, die nach dem Zuschnitt sowie der Lochbohrung-Fertigung zu Einscheiben-Sicherheits-Glas vorgespannt wurden. Die Türe wird durch einen Bodentürschließer Dorma BTS75V gehalten, geschlossen. Wahlweise gibt es diesen Bodentürschließer mit und ohne Feststellung bei 90° Öffnung.

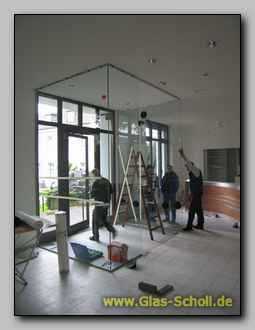

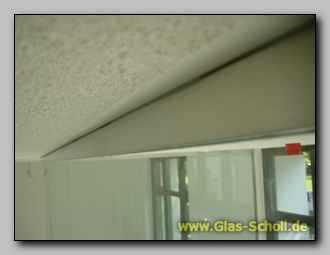

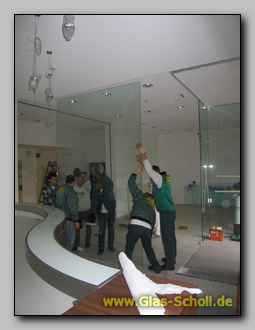

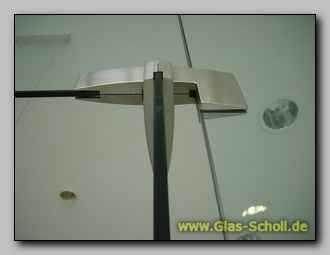

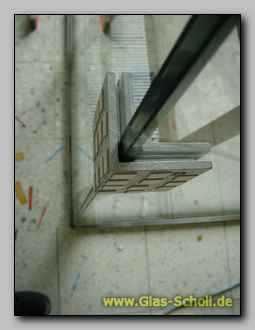

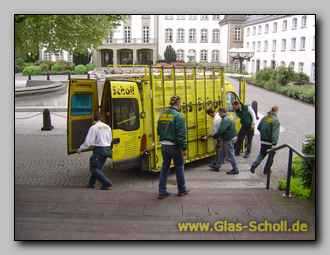

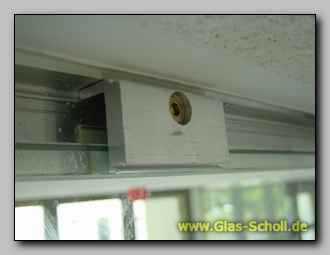

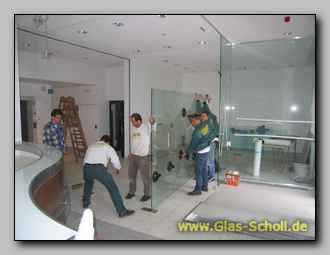

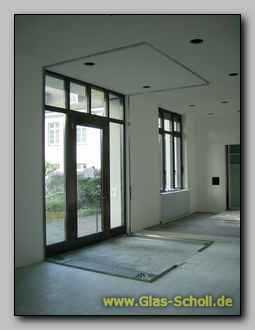

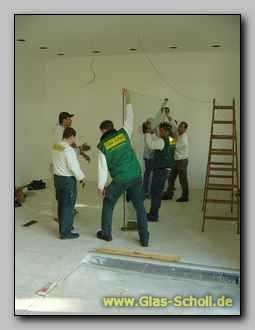

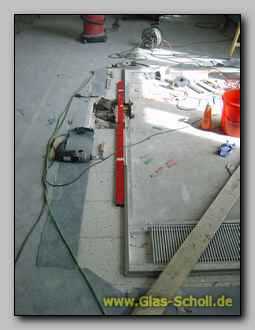

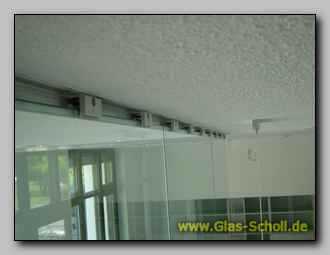

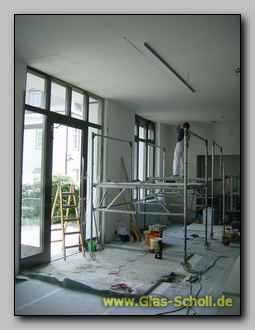

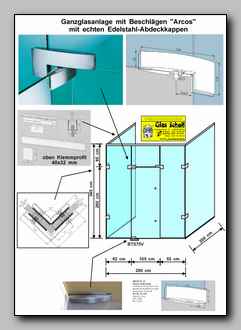

Die Scheibenmontage war besonders schwer, da die Scheiben nur ca. 25mm kleiner als die Deckenhöhe sind. Da die Decke aus sehr weichen und empfindlichen Akkustik-Platten besteht, war beim Kanten und Aufrichten äußerste Präzision gefragt. Unten und wandseitig stehen die Scheiben in Voll-Edelstahl-U-Profilen. Oben sind die Scheiben in Klemmprofilen mit ebenfalls Voll-Edelstahl-Abdeckkappen montiert.
Mehr zum Arcos Universal Glas-Beschlag bzw. technischen Katalog mehr zum Bodentürschließer BTS 75V.

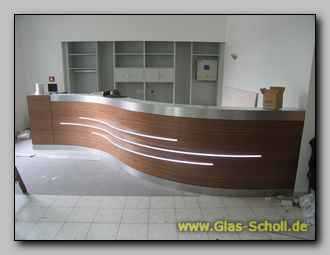

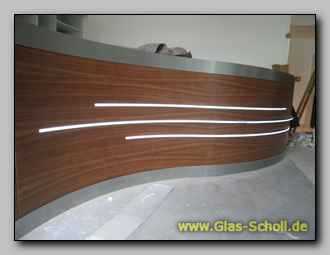

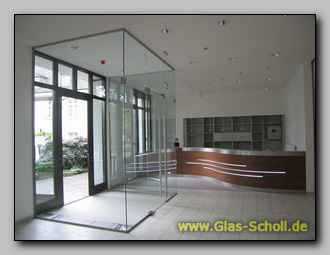

(Die Empfangstheke wurde nicht durch uns erstellt.)

---
