Arcos Ganzglasanlage mit zwei Seitenteilen, einer mittigen Türe sowie oberem durchgehenden Oberlicht

Hier sehen Sie eine vierteilige Ganzglasanlage bestehend aus zwei Seitenteilen mit mittiger Türe und einem durchgenden Oberlicht. Im Gegensatz zu einer Anlage mit doppelflügligen Türen wurde hier besonderen Wert auf den mittigen Durchgang gelegt. Die Ganzglas-Anlage wird durch die schön geschwungenen Arcos Beschläge gehalten und die Pendeltüre ist auf dem Dorma BTS84-Bodentürschließer gelagert. Die Anlage wird oben durch ein Oberlicht-Klemmprofil gehalten und ist seitlich in U-Profilen eingelassen. Um unten keine optische Trennung zu erreichen wurden die Seitenteile nur durch untere Punkthalter fixiert.
Bei unserem Kunden wurden direkt zwei dieser Anlagen nebeneinander montiert.
Alle Scheiben bestehen aus Floatglas 10mm, die nach dem Zuschnitt sowie der Lochbohrung-Fertigung zu Einscheiben-Sicherheits-Glas vorgespannt wurden.
Da die Anlage zwischen Wohnzimmer und Flur technisch gleich ist, sehen Sie hier die Bilder der Anlage zwischen Küche und Wohnzimmer. Mehr zum Arcos Beschlag
Zurück zum Index Zurück zur Hauptseite  Unsere Referenzen - Fundgrube unserer Webseite

(Für bessere Bildqualität bitte anklicken)

[Anklicken für Vergrößerung]
Anlagen-Typ
[Anklicken für Vergrößerung]

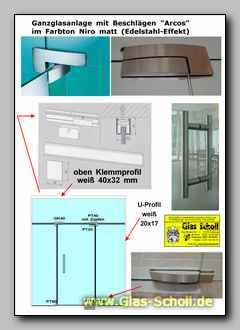

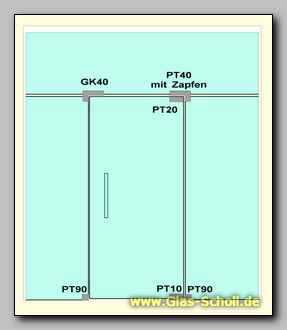

Angebots-Skizze
[Anklicken für Vergrößerung]
vorher (von Wohnzimmer zur Küche)
[Anklicken für Vergrößerung]

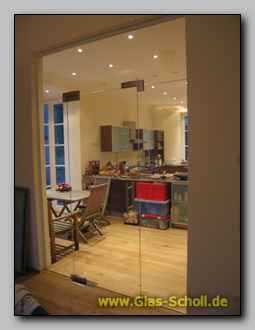

fertig (von Wohnzimmer zur Küche)
[Anklicken für Vergrößerung]
vorher (aus Küeche ins Wohnzimmer)
[Anklicken für Vergrößerung]

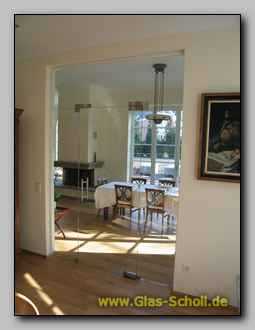

fertig (aus Küche ins Wohnzimmer)
[Anklicken für Vergrößerung]

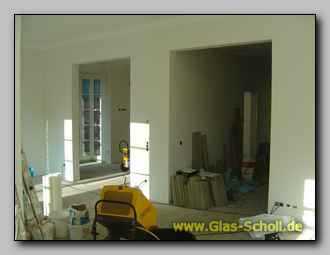

vorher (beide)
[Anklicken für Vergrößerung]

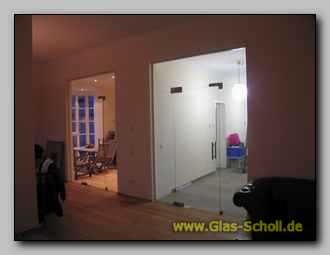

fertig (beide)
[Anklicken für Vergrößerung]
fertig (aus der Küeche)
[Anklicken für Vergrößerung]

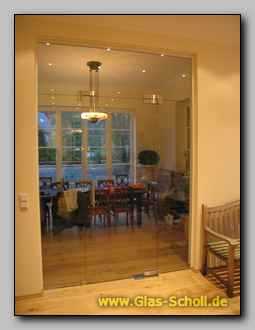

fertig (aus der Küche)
[Anklicken für Vergrößerung]

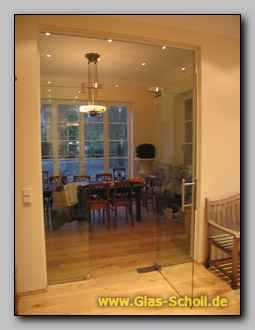

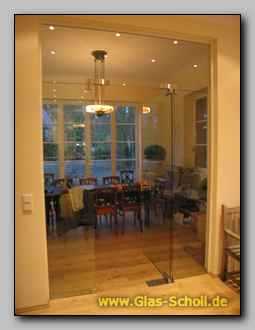

fertig (aus der Küche)
[Anklicken für Vergrößerung]

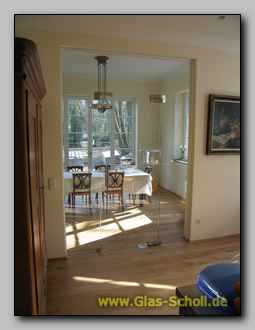

fertig (aus Küche ins Wohnzimmer)
[Anklicken für Vergrößerung]

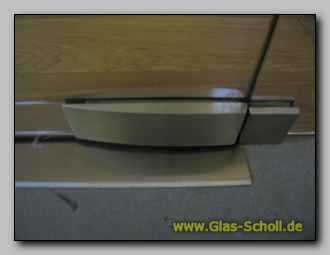

Arcos unten (von oben)
[Anklicken für Vergrößerung]

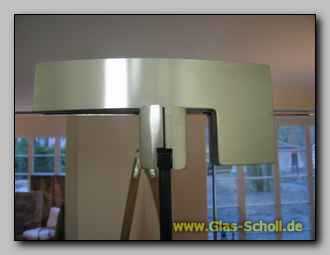

Arcos geöffnet (von vorne)
[Anklicken für Vergrößerung]

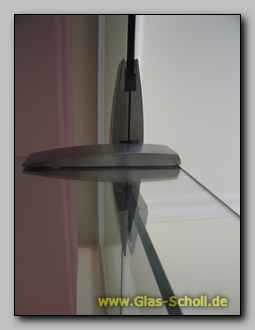

Arcos geöffnet (von unten)
[Anklicken für Vergrößerung]

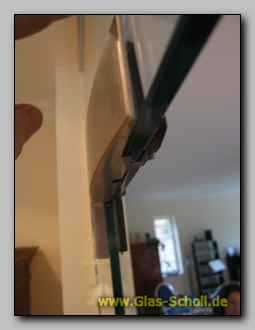

oberer Arcos
[Anklicken für Vergrößerung]

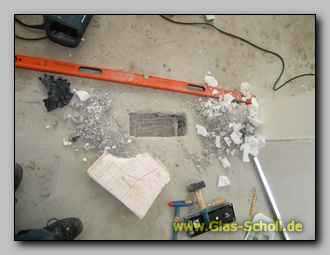

Bodentürschließer (Aushöhlung)
[Anklicken für Vergrößerung]

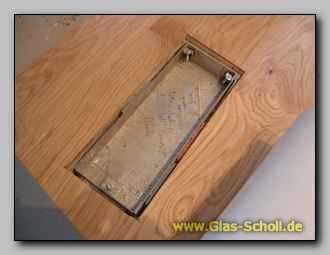

Bodentürschließer (Bodenanpassung)
[Anklicken für Vergrößerung]
Bodentürschließer (wird eingegoßen)
[Anklicken für Vergrößerung]

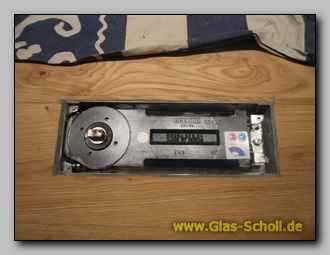

Bodentürschließer (fertig eingegoßen)
[Anklicken für Vergrößerung]

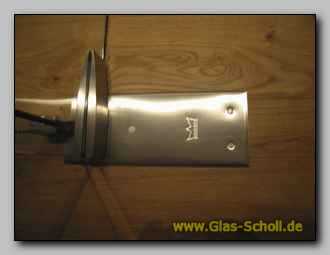

Der Bodentürschließer mit Abdeckblech
[Anklicken für Vergrößerung]

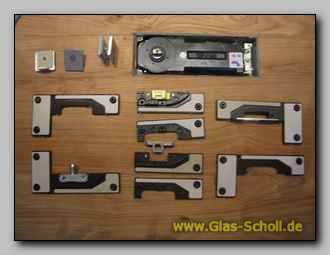

Die Beschläge
[Anklicken für Vergrößerung]

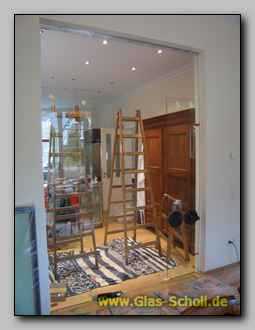

Montage 1
[Anklicken für Vergrößerung]

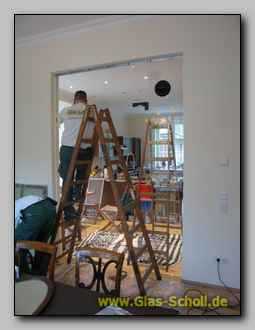

Montage 2 (Oberlicht)
[Anklicken für Vergrößerung]
unterer Festteil-Beschlag
(von vorne ohne Abdeckbleche)
[Anklicken für Vergrößerung]

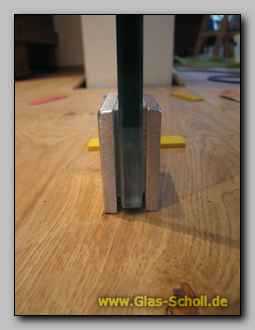

unterer Festteil-Beschlag
(von der Seite ohne Abdeckbleche)
[Anklicken für Vergrößerung]

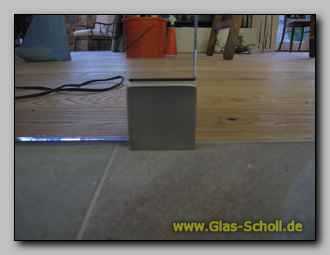

unterer Festteil-Beschlag
(von vorne mit Abdeckbleche)
