Ganzglas-Anlage mit Dorma Universalbeschlägen

Hier sehen Sie eine siebenteilige Ganzglasanlage bestehend aus zwei Seitenteilen mit zwei mittigen Pendeltüren und darüberliegenden durchgenden Oberlicht. Meistens werden heute die Arcos-Design-Beschläge verwendet. Hier kamen auf Kundenwunsch Dorma Universal-Beschläge mit Edelstahl-Abdeckbelchen zu Einsatz und entwickeln Ihren eigenen Reiz.
Die beiden Pendeltüren stehen auf zwei Bodentürschließern BTS84, die die Türen automatisch schließen und in die Nullstellung zurück bringen.
Die Bodentürschließer wurden hier nachträglich eingebaut. Wie feinfühlig wir dabei vorgegangen sind, können Sie in der detailierten Fotodokumentation sehen.
Dabei können Sie auch miterleben, wie die Mitarbeiter einem Kollegen beim Schneiden des Parkettes unter einer Decke einen Heiligenschein auferlegt haben :-)
Das Oberlicht wird oben in einer Oberlicht-Klemmschiene gehalten, die Seitenteile sind in U-Profilen montiert. Diese U-Profile kann optional auch zuvor in der Wand einlassen. Unten zum Boden sind die Seitenteile frei und schweben über dem Boden und werden lediglich durch einen kleinen Beschlag neben dem Türbeschlag gehalten.
Die Scheiben wurden zu Einscheiben-Sicherheits-Glas vorgespannt.
Eine sehr ähnliche Anlage mit Arcos-Beschlägen finden Sie hier
Zurück zum Index Zurück zur Hauptseite  Unsere Referenzen - Fundgrube unserer Webseite
(Für bessere Bildqualität bitte anklicken)

[Anklicken für Vergrößerung]

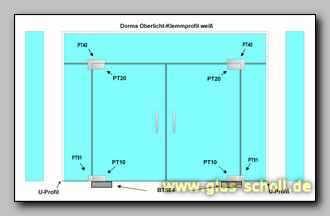

Skizze der Anlage
[Anklicken für Vergrößerung]

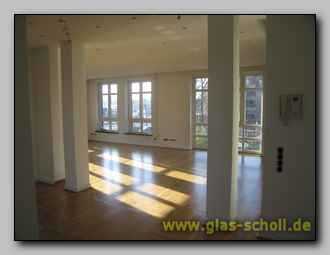

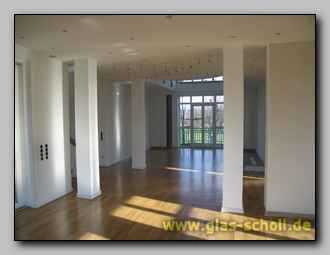

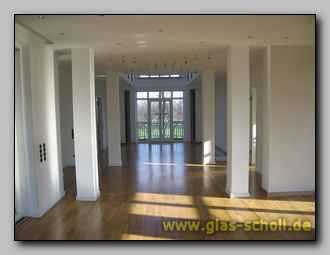

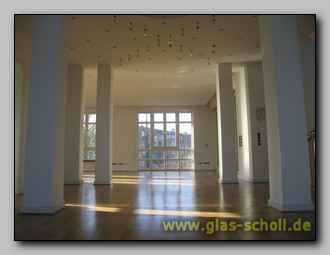

vorher (zum Fenster)
[Anklicken für Vergrößerung]

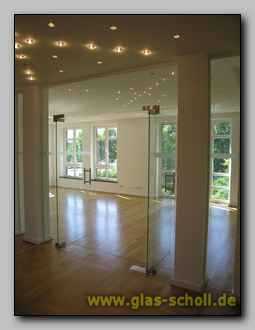

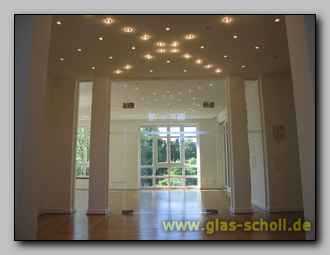

fertig geschlossen (zum Fenster)
[Anklicken für Vergrößerung]

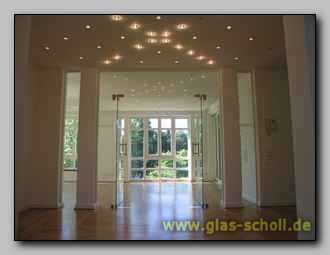

fertig (zum Fenster)
[Anklicken für Vergrößerung]
vorher (zum Eingang)
[Anklicken für Vergrößerung]

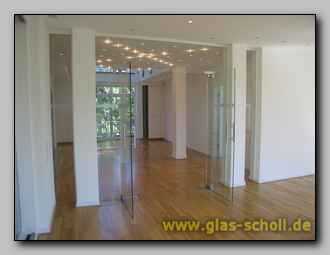

fertig (geöffnet zum Eingang)
[Anklicken für Vergrößerung]
fertig (geöffnet zum Eingang)
[Anklicken für Vergrößerung]
fertig (geöffnet zum Eingang)
[Anklicken für Vergrößerung]
vorher (vom Eingang)
[Anklicken für Vergrößerung]
fertig geschlossen (vom Eingang)
[Anklicken für Vergrößerung]
fertig geöffnet (vom Eingang)
[Anklicken für Vergrößerung]

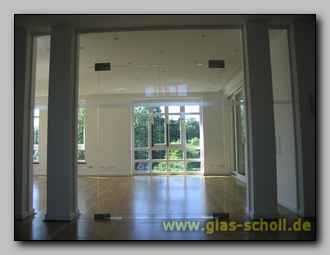

fertig 2
[Anklicken für Vergrößerung]

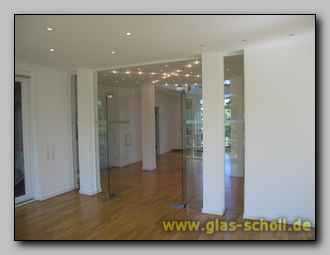

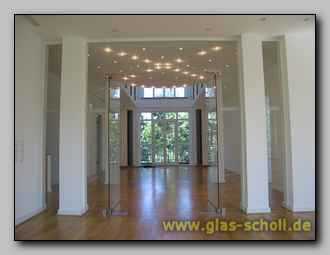

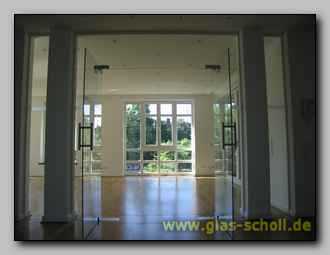

fertig (geöffnet)
[Anklicken für Vergrößerung]
vorher (vom Eingang)
[Anklicken für Vergrößerung]
fertig geöffnet (vom Eingang)
[Anklicken für Vergrößerung]

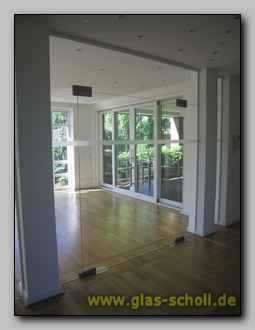

fertig (Seite)
[Anklicken für Vergrößerung]

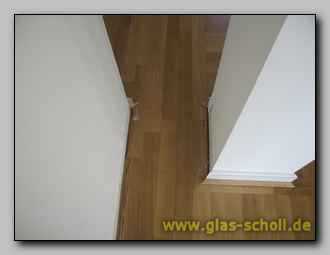

vorher (Seitenteile)
[Anklicken für Vergrößerung]
fertig (Seitenteile)
[Anklicken für Vergrößerung]

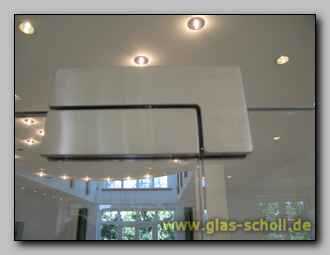

Beschlag
[Anklicken für Vergrößerung]

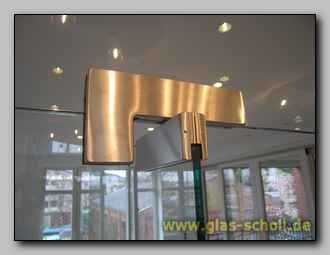

Dorma Unversal geöffnet
[Anklicken für Vergrößerung]

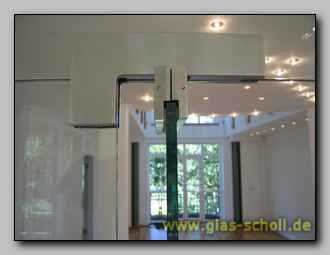

Beschläge (oben geöffnet)
[Anklicken für Vergrößerung]

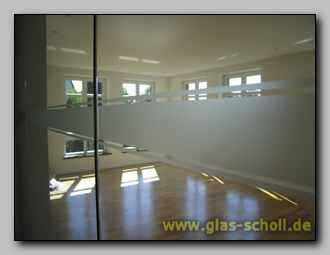

Sichtstreifen aus Dekorfolie
[Anklicken für Vergrößerung]

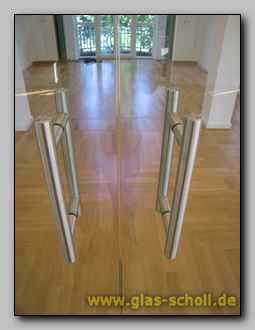

Stossgriff (vorne)
[Anklicken für Vergrößerung]

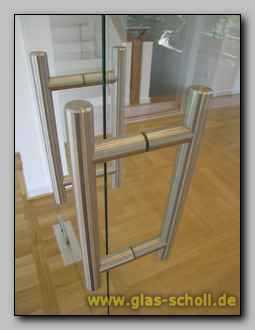

Stossgriff (Seite)
[Anklicken für Vergrößerung]

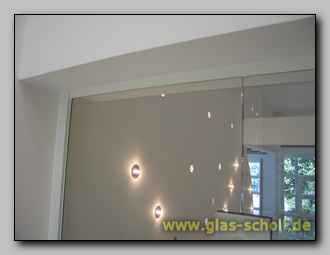

U-Profile
[Anklicken für Vergrößerung]

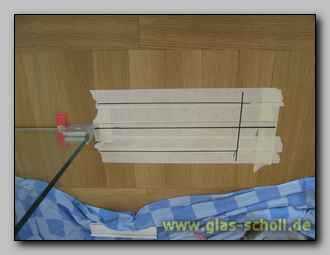

BTS (Anzeichnen
des Bodentürschließers)
[Anklicken für Vergrößerung]

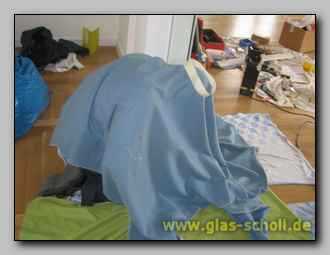

BTS Parketteinschneidarbeit
(der Heiligenschein wurde von
den Kollegen gesetzt)
[Anklicken für Vergrößerung]

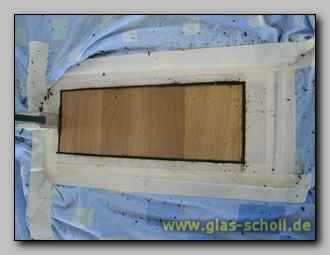

BTS
(Abkleben für Parketteinschnitt)
[Anklicken für Vergrößerung]

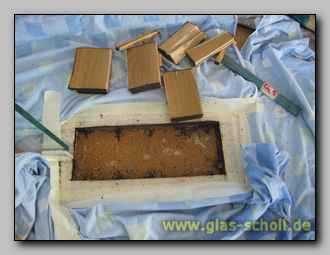

BTS
(Ausnehmen der Parkettstücke)
[Anklicken für Vergrößerung]

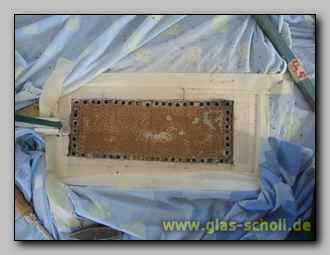

BTS
(Bearbeitung des Estrich)
[Anklicken für Vergrößerung]

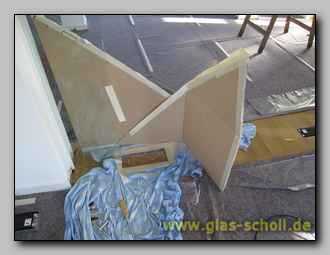

BTS
(Schutzvorrichtung)
[Anklicken für Vergrößerung]

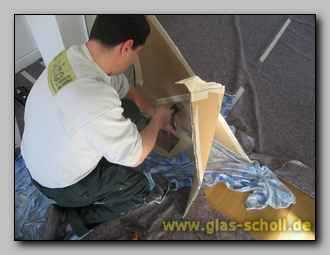

BTS
(BTS wird ausgestemmt)
[Anklicken für Vergrößerung]

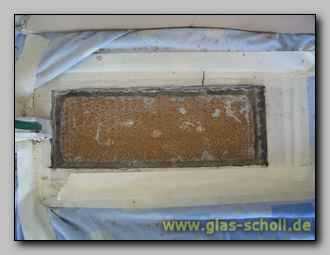

BTS
(BTS wird ausgestemmt 2)
[Anklicken für Vergrößerung]

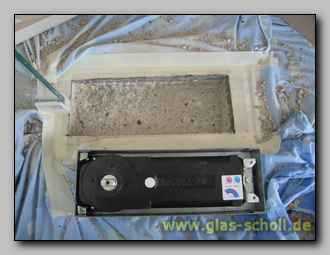

BTS
(Estrich fertig ausgestemmt)
[Anklicken für Vergrößerung]

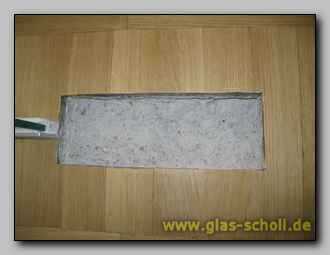

BTS
(Estrich wird bearbeitet 2)
[Anklicken für Vergrößerung]
BTS

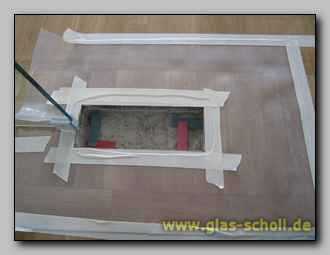

(Fundamentausrichtung)
[Anklicken für Vergrößerung]

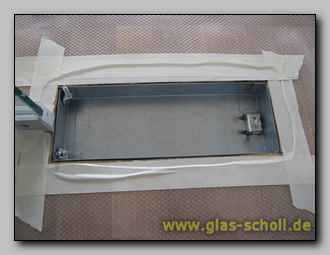

BTS (Kasten einsetzen)
[Anklicken für Vergrößerung]

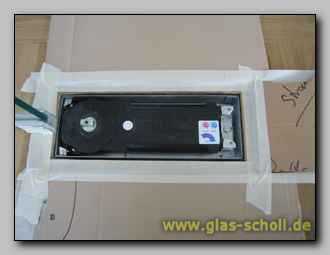

BTS (Kasten ausgerichtet)
[Anklicken für Vergrößerung]

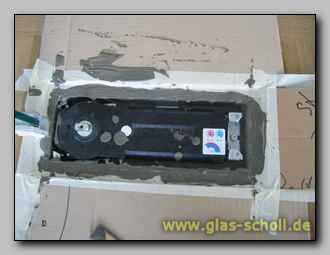

BTS (Kasten wird eingeputzt)
[Anklicken für Vergrößerung]

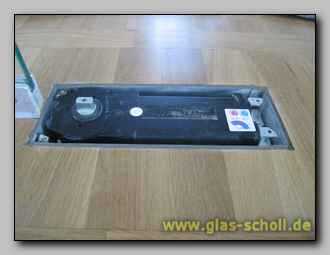

BTS (fertig ohne Abdeckblech)
[Anklicken für Vergrößerung]

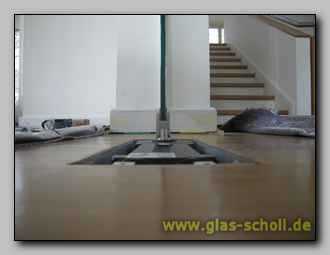

BTS (fertig ohne Abdeckblech 2)
[Anklicken für Vergrößerung]

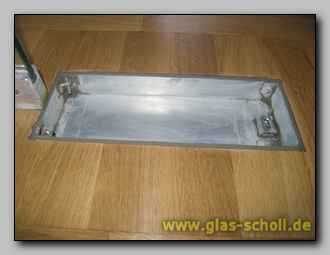

BTS (Kasten ist eingeputzt)
[Anklicken für Vergrößerung]

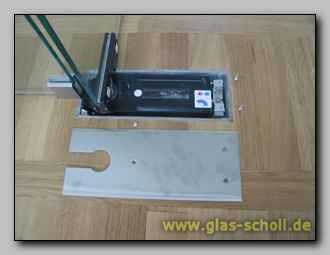

BTS (Tuere eingebaut
- Blech noch nicht montiert)
[Anklicken für Vergrößerung]

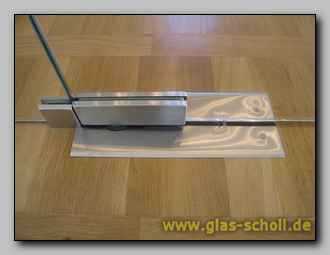

BTS mit Beschlägen.jpg
[Anklicken für Vergrößerung]

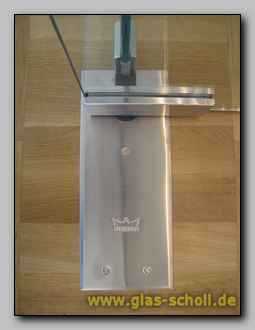

BTS geöffnet
[Anklicken für Vergrößerung]

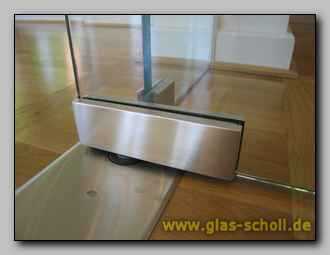

BTS geöffnet 2
[Anklicken für Vergrößerung]

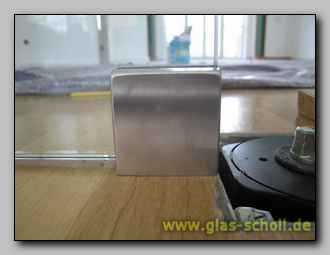

Eckhalter fuer Seitenteil
[Anklicken für Vergrößerung]

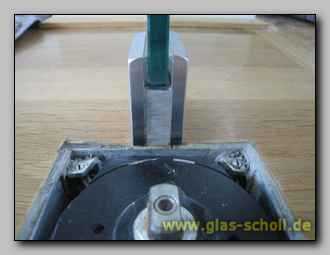

Eckhalter fuer Seitenteil 2
[Anklicken für Vergrößerung]

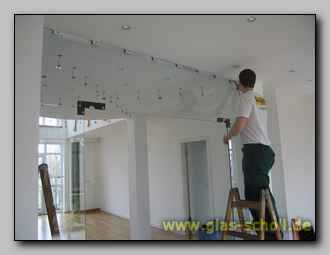

Montage (Befestigung der
Oberlichtklemmschiene)
[Anklicken für Vergrößerung]

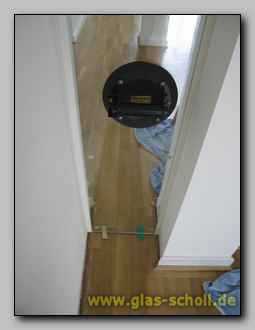

Montage des seitlichen Festteils
[Anklicken für Vergrößerung]

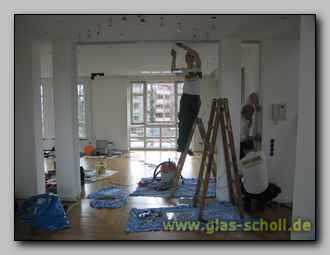

Montage
[Anklicken für Vergrößerung]

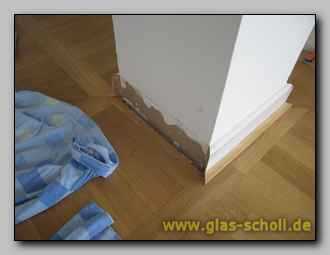

Seitenteilprofil (Fußleistendemontage
fuer Seitenteilprofile)
[Anklicken für Vergrößerung]

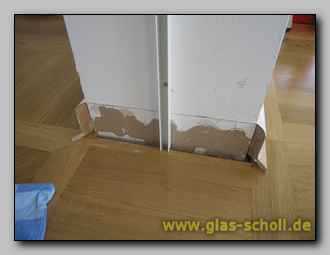

montiertes U-Profil
im Fussleistenbereich
[Anklicken für Vergrößerung]

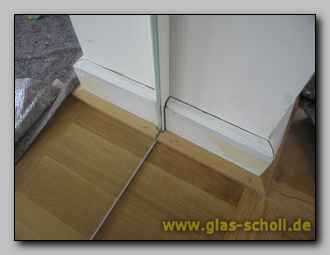

Seitenteilprofil (Fußleiste
montiert - noch nicht versiegelt)
[Anklicken für Vergrößerung]

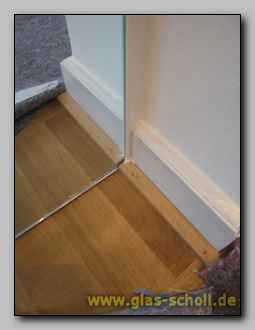

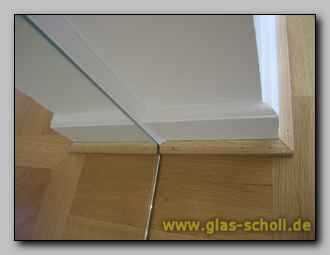

Seitenteilprofil
(fertig)
