4teilige Ganzglas-Anlage Anschlagtüre und Festteilen
Hier sehen Sie eine Ganzglas-Abtrennung zwischen Bürobereich und Konferenzraum.

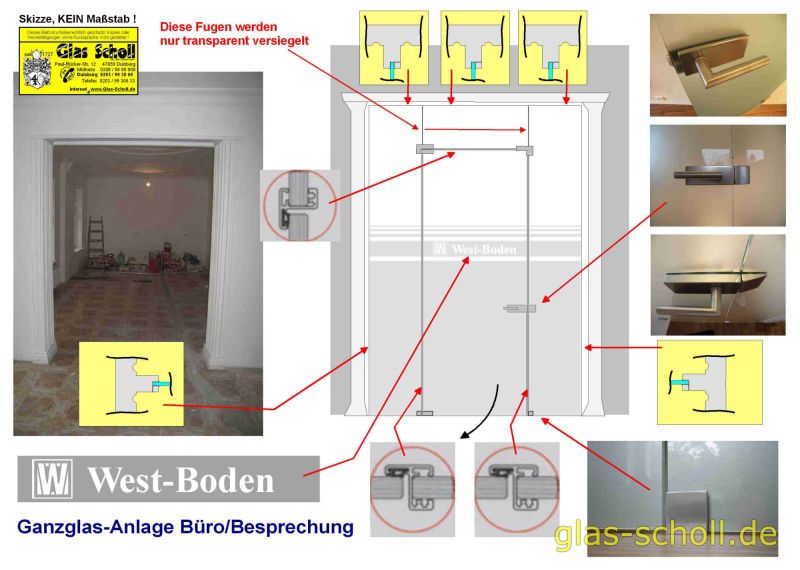

Die profilierte Zargen-Situation ließ es zunächst nicht zu, eine Ganzglas-Anlage zu montieren. So wurde die profilierte Stuck-Zarge eingeschnitten und innen eine, teilweise stumpfe, Blockzarge eingebaut (siehe Skizze). Da es sich um einen Konferenz-Raum handelt, sollte im Gegensatz zu üblichen Ganzglas-Anlagen, die mit +/- 2mm Luft zwischen den Scheiben montiert werden, hier mit Anschlagdichtungen gearbeitet werden. Die Anschlagtüre wurde mit einem Bodenlager (keine automatische Schließung, wie bei einem Bodentürschließer) montiert und der Studio Classic-Schloßkasten schließt in den dezenten Arcos Gegenkasten, der im Festteil montiert wurde.
Als Sichtkennzeichnung der Anlage, wurde das Firmenlogo eingebunden und mittels Sandstrahl-Effektfolie auf die Türe aufgebracht. Neben dieser vierteiligen Anlage, wurde noch eine zweiteilige Anlage daneben erstellt.

Mehr Info´s finden Sie auch hier: Bodentürschließer, Beschläge für Ganzglas-Anlagen, Sandstrahl-Effektfolie als Sichtschutz- oder Dekorfolierung - Alle bisher eingebundenen Ganzglas-Anlagen

Zurück zum Index Zurück zur Hauptseite  Unsere Referenzen - Fundgrube unserer Webseite

Für weitere Bilder und bessere Qualität bitte Bilder anklicken ! (F11 für Vollbild-Ansicht)


[Anklicken für Vergrößerung]

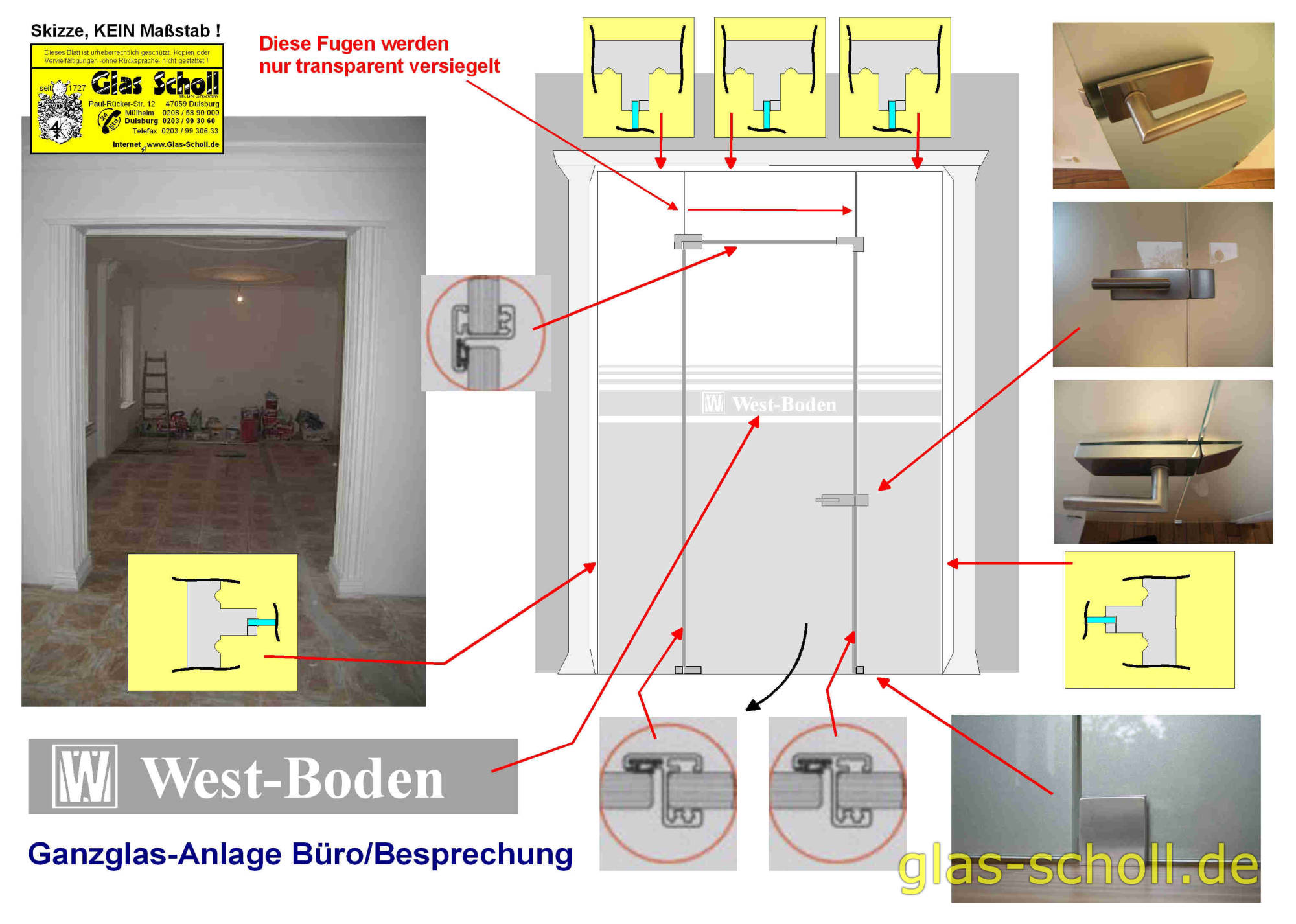

preview

[Anklicken für Vergrößerung]

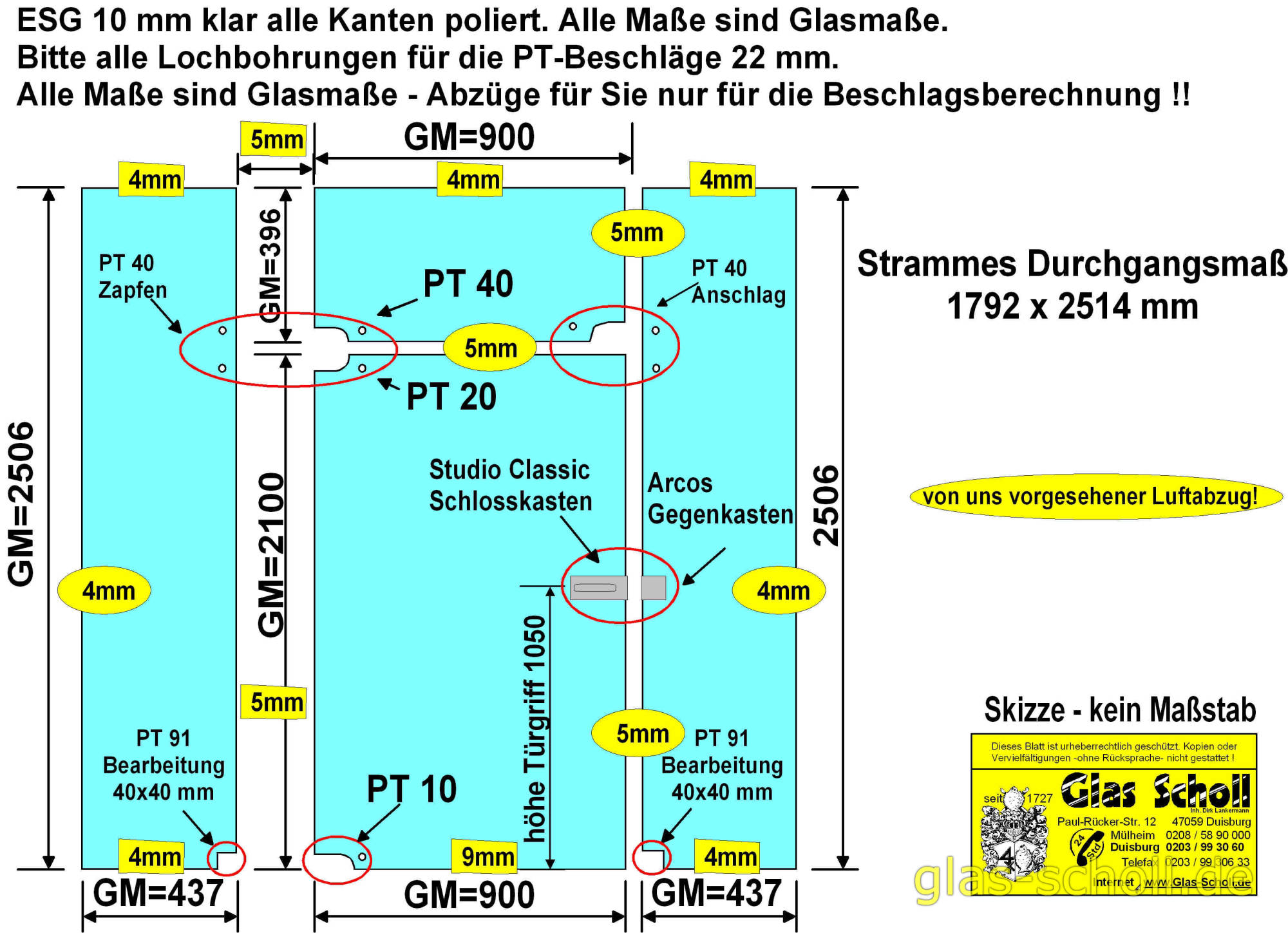

aufmass

[Anklicken für Vergrößerung]

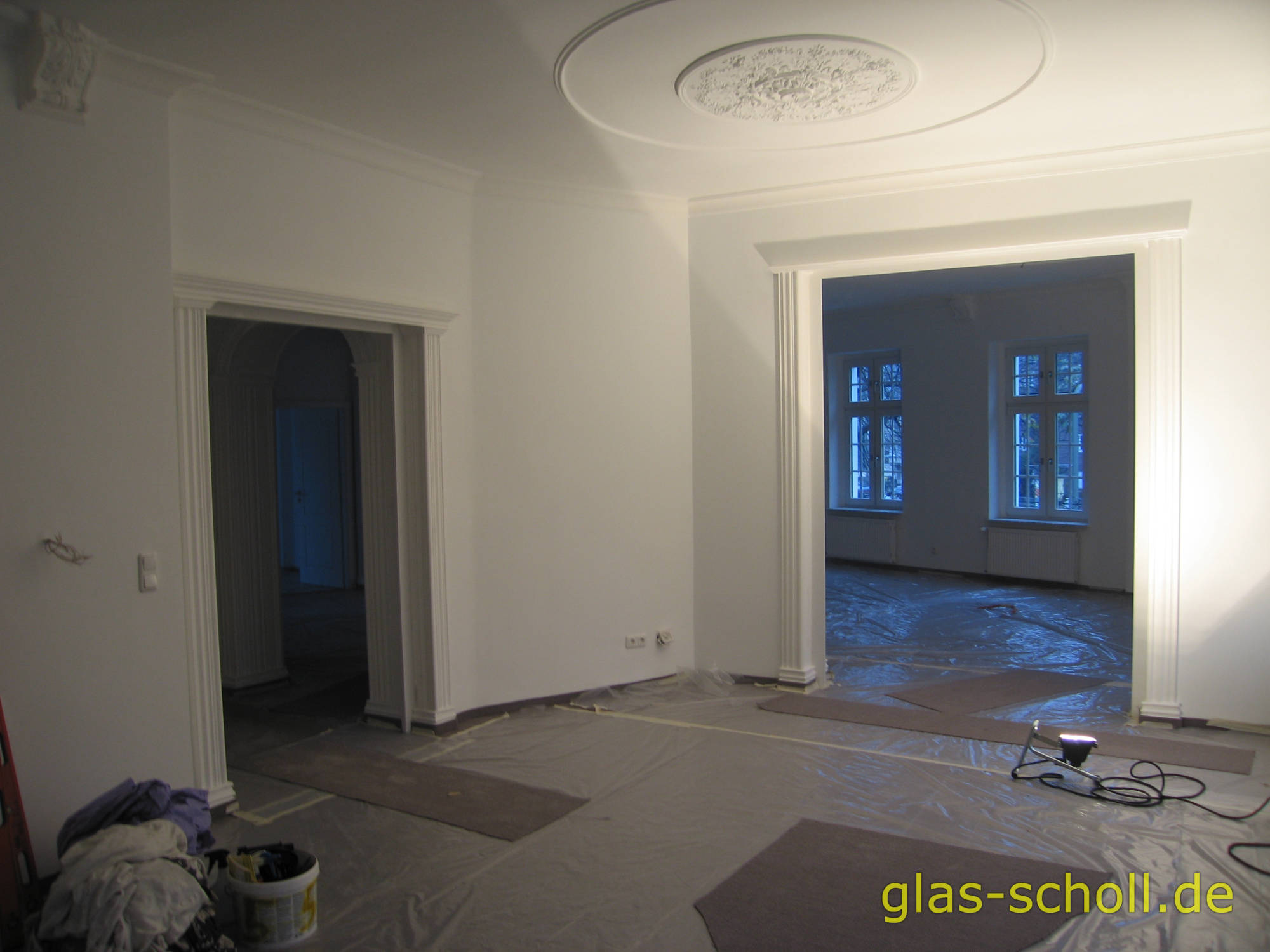

Die Montage geht los

[Anklicken für Vergrößerung]

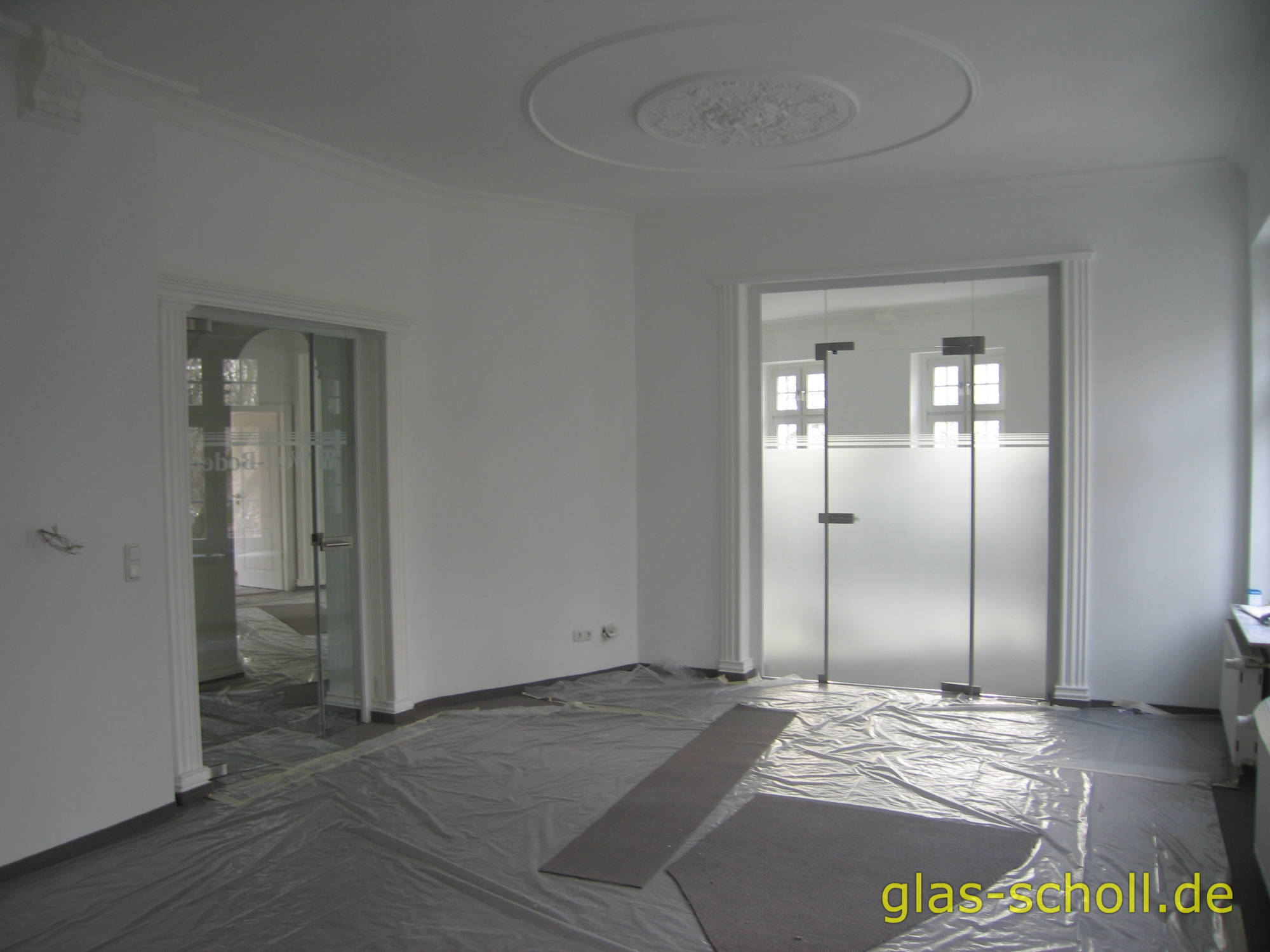

Anlagen (fertig 2)

[Anklicken für Vergrößerung]

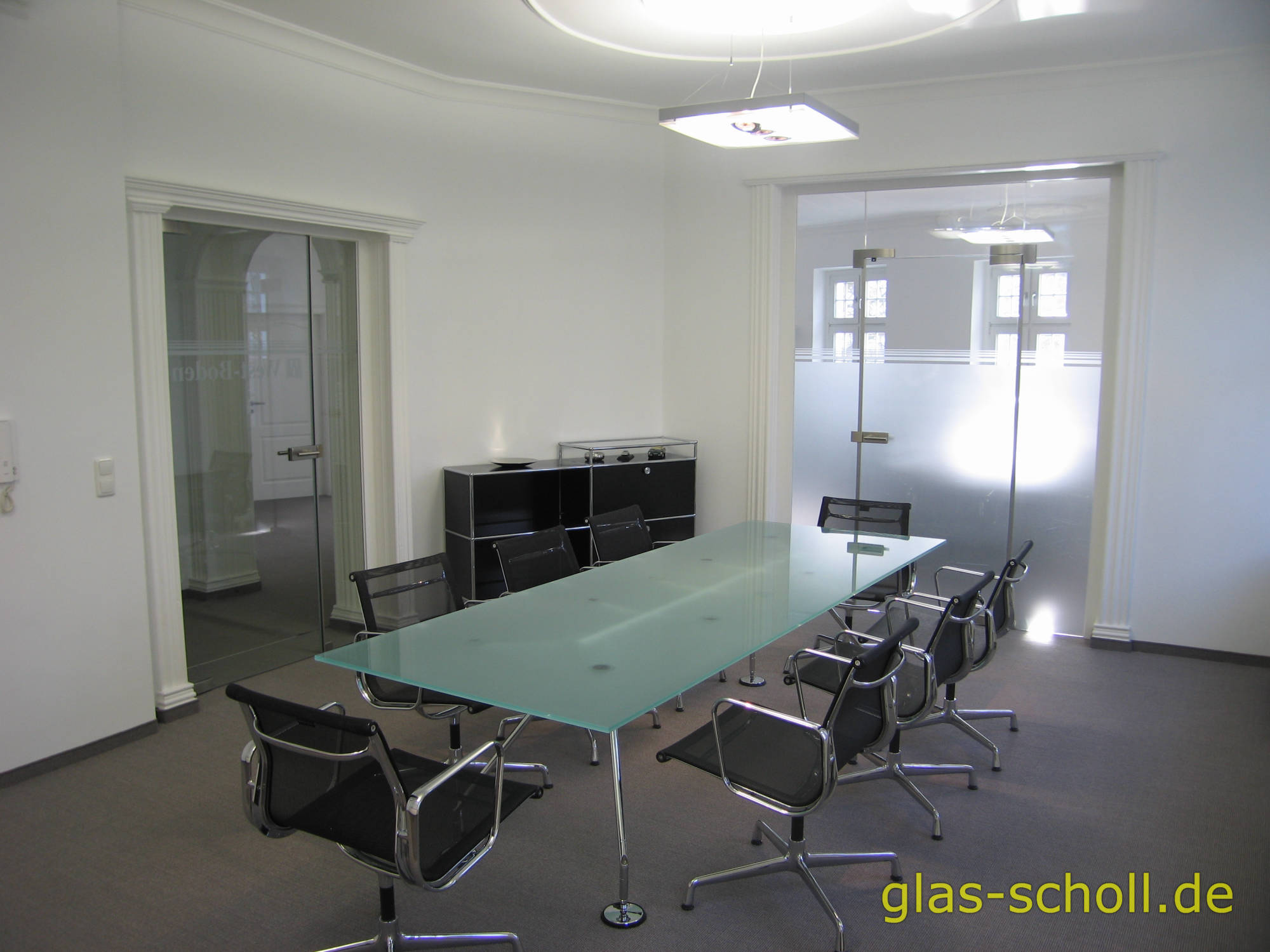

fertig beide Anlagen

[Anklicken für Vergrößerung]

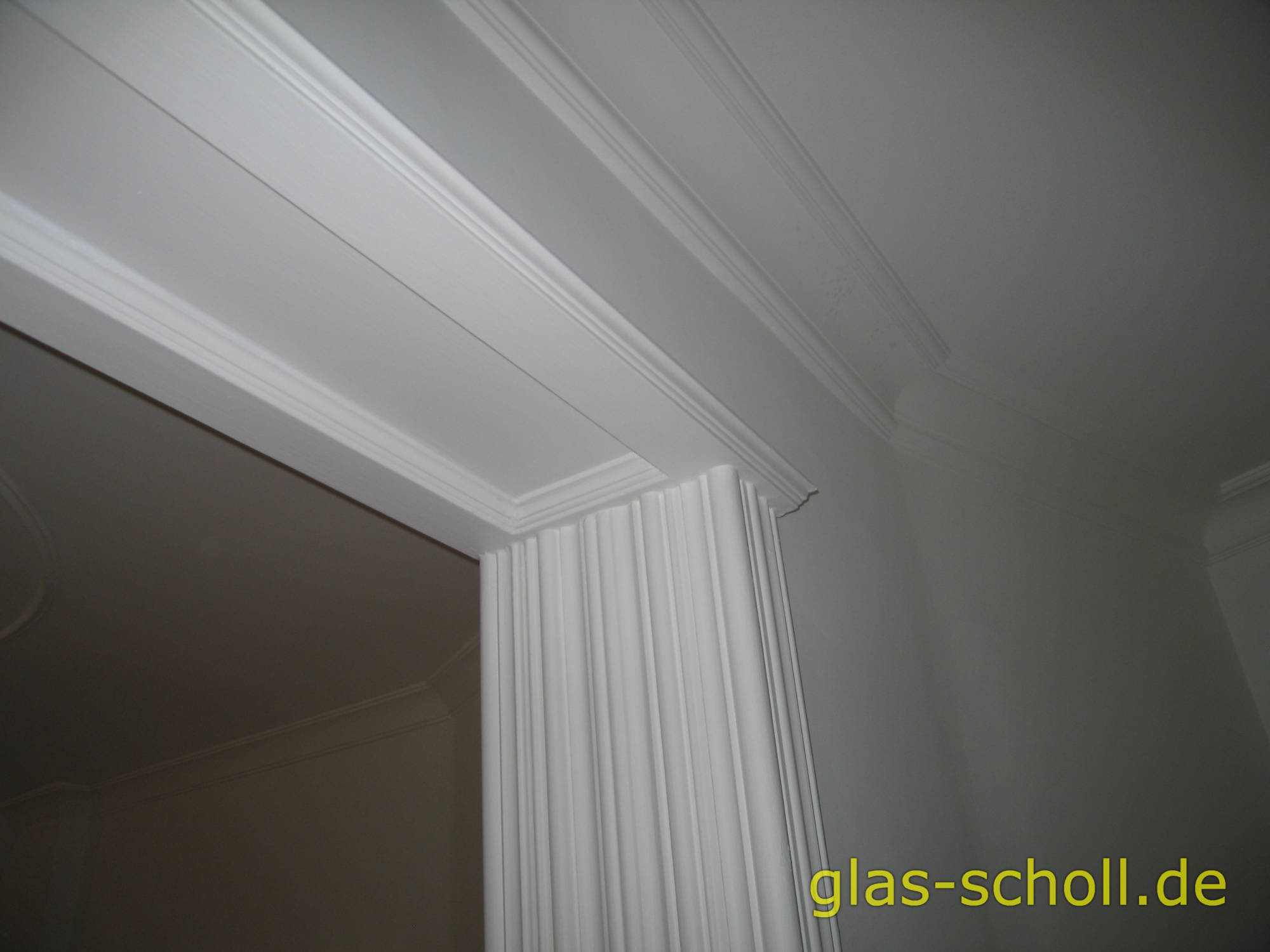

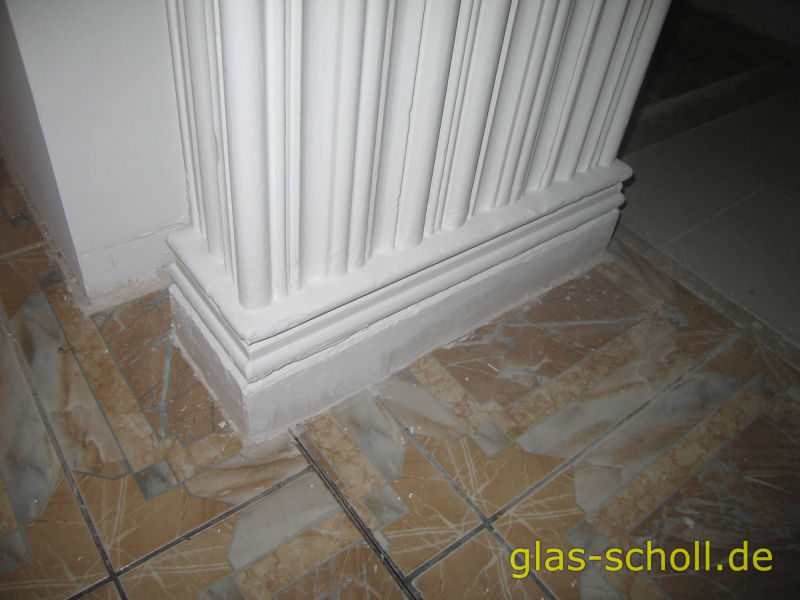

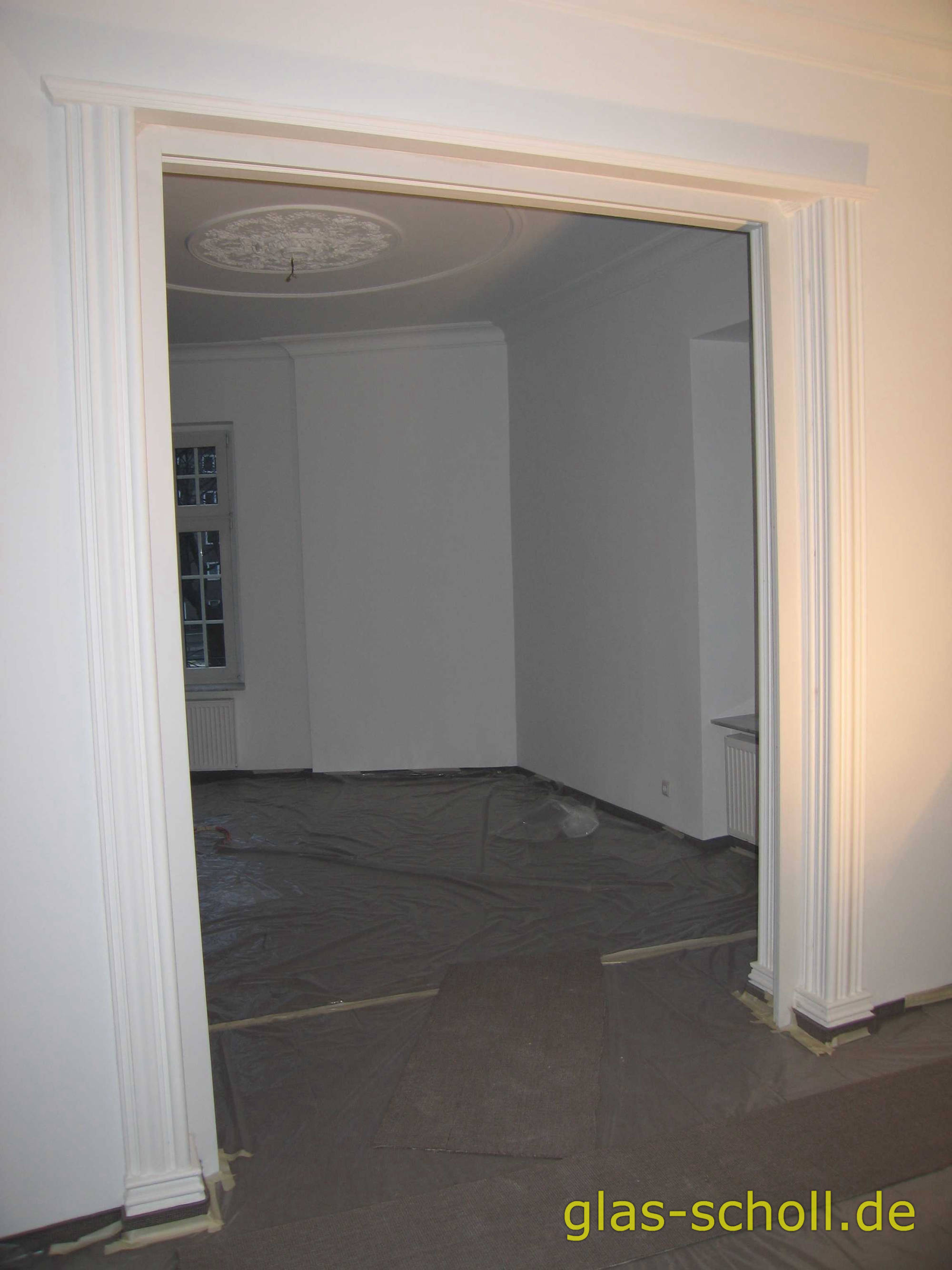

4teilige Anlage (vorher)

[Anklicken für Vergrößerung]
4teilige Anlage (vorher)

[Anklicken für Vergrößerung]

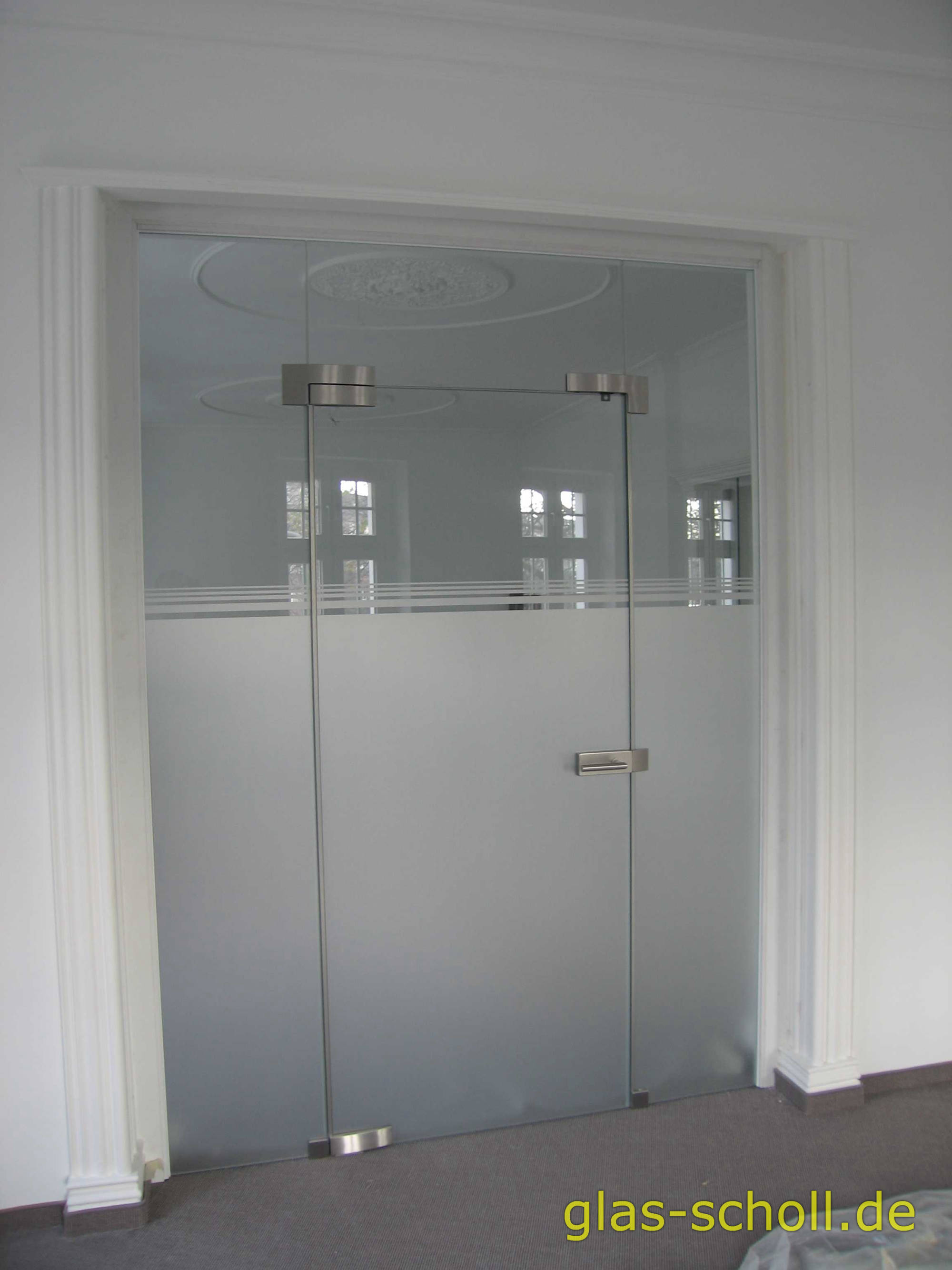

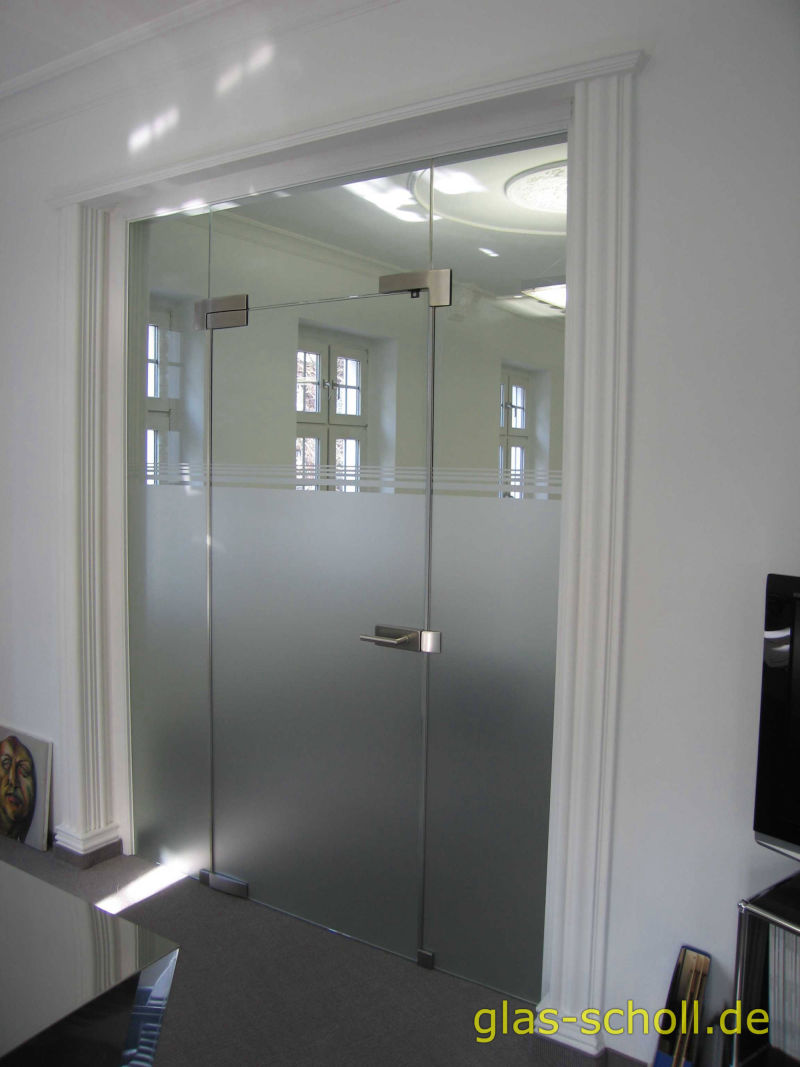

4teilige Anlage (fertig 4)

[Anklicken für Vergrößerung]

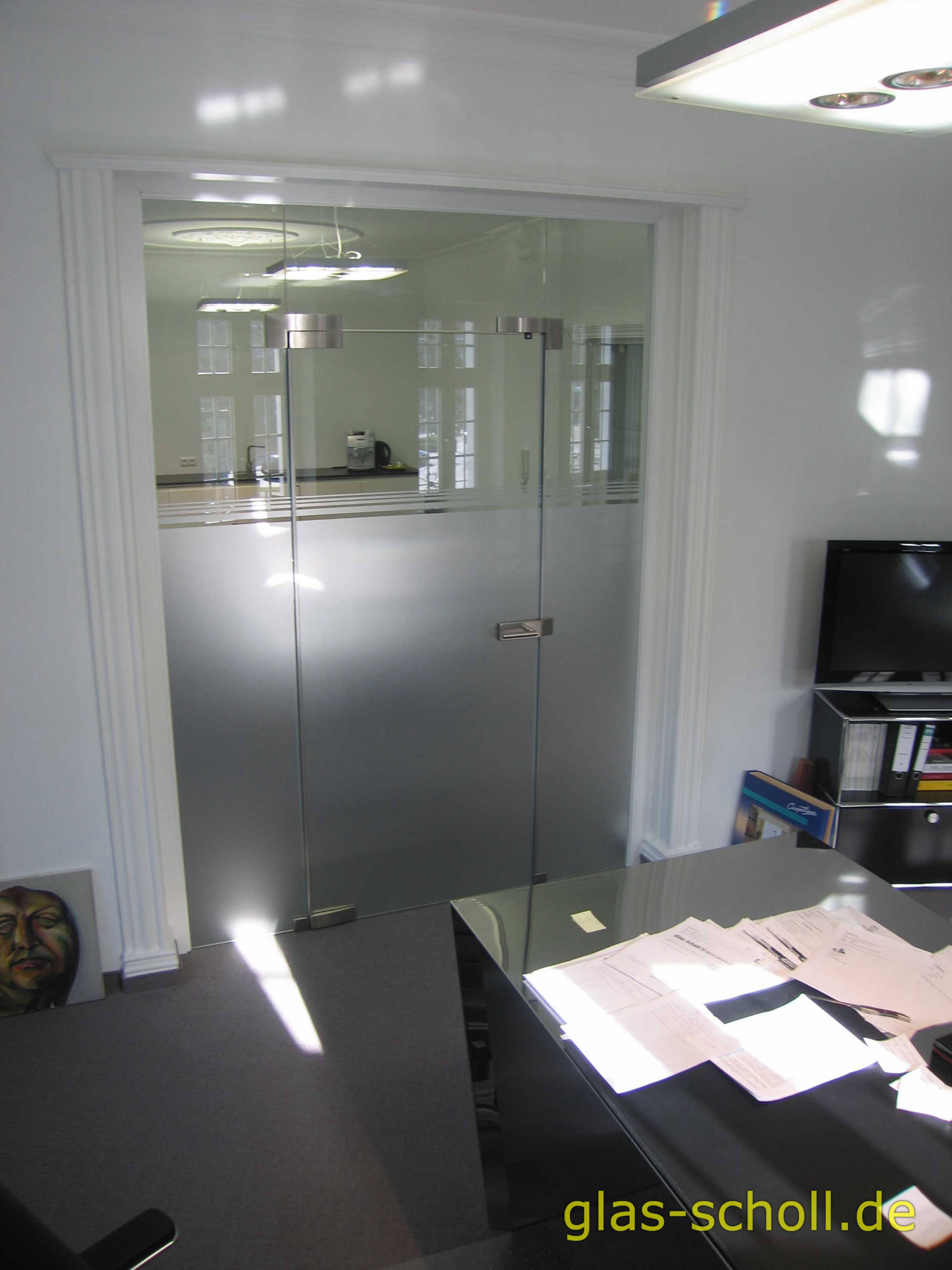

4teilige Anlage (fertig 2)

[Anklicken für Vergrößerung]

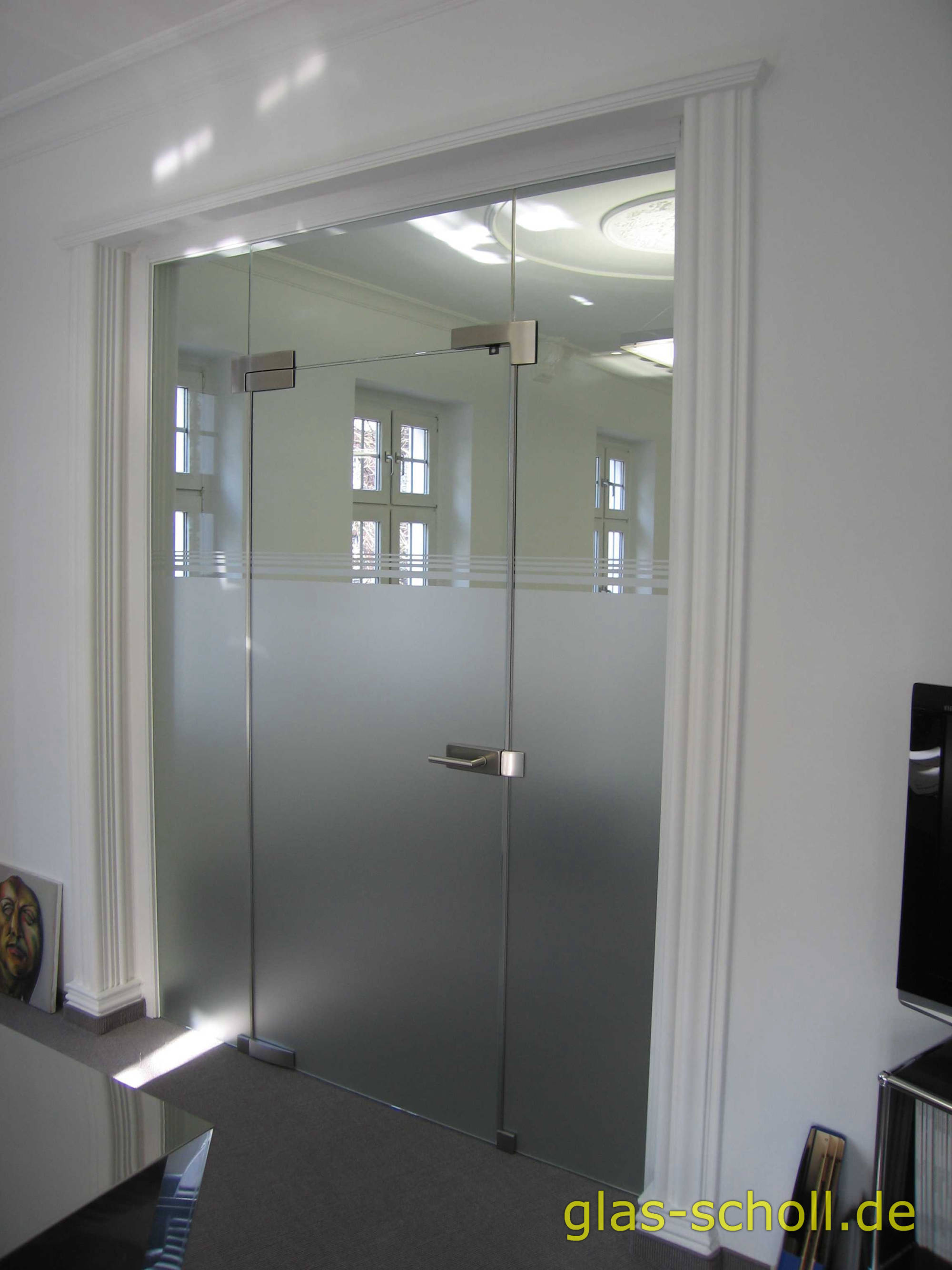

4teilige Anlage (fertig 1)

[Anklicken für Vergrößerung]

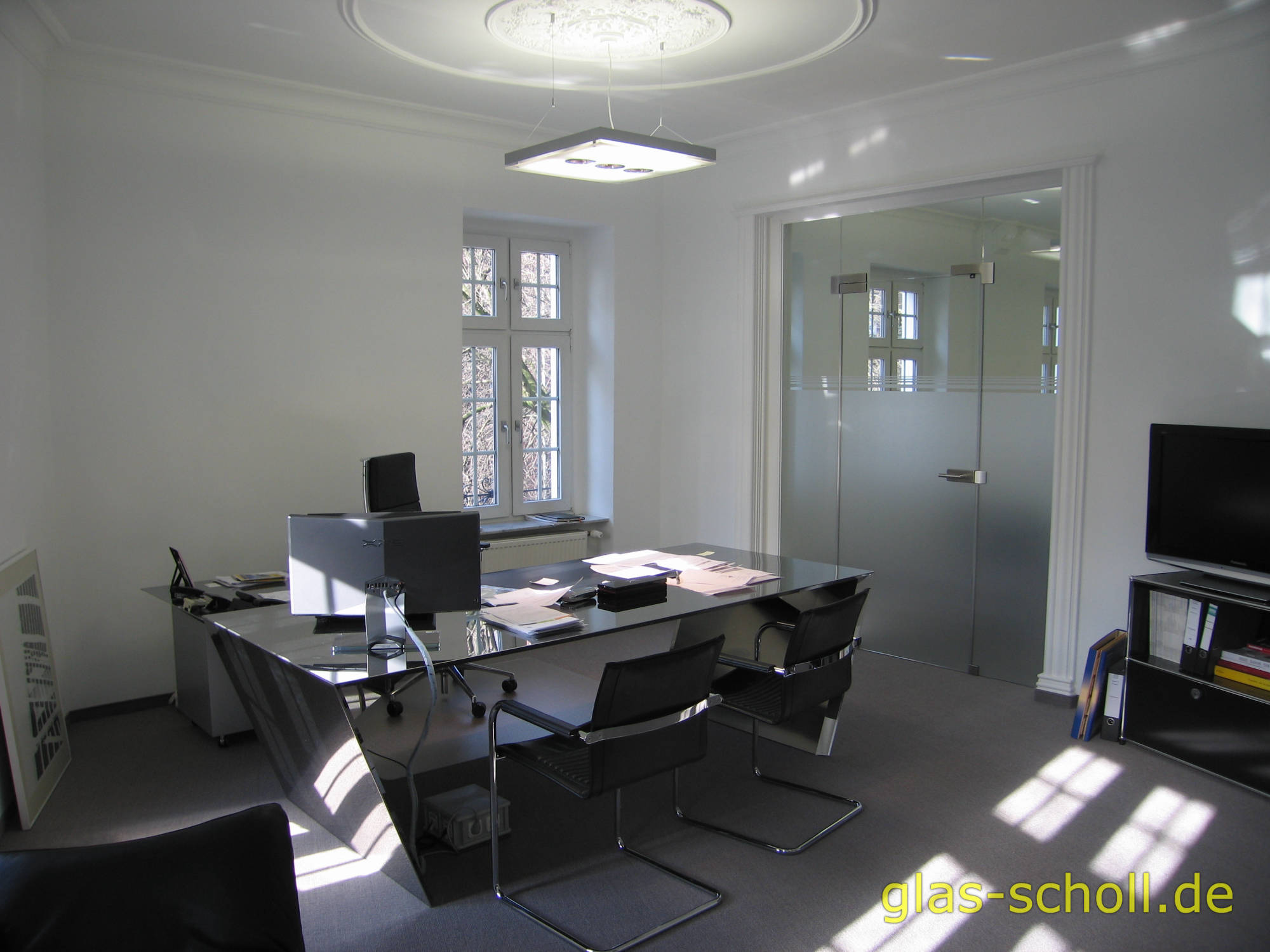

4teilige Anlage (fertig 3)

[Anklicken für Vergrößerung]

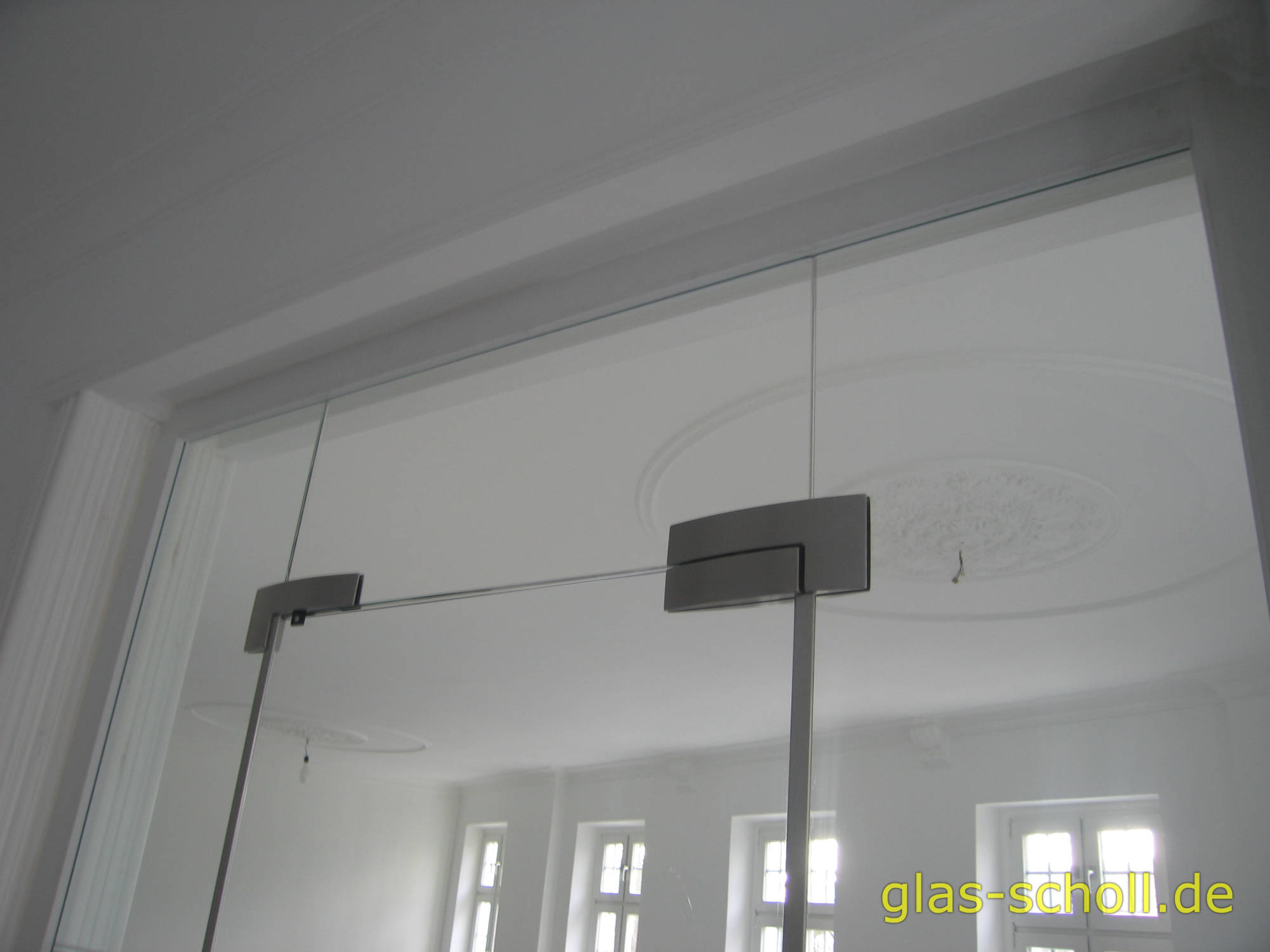

4teilige Anlage (fertig 6)

[Anklicken für Vergrößerung]
Sandstrahl-Effekt-Folien-Logo WESTBODEN

[Anklicken für Vergrößerung]

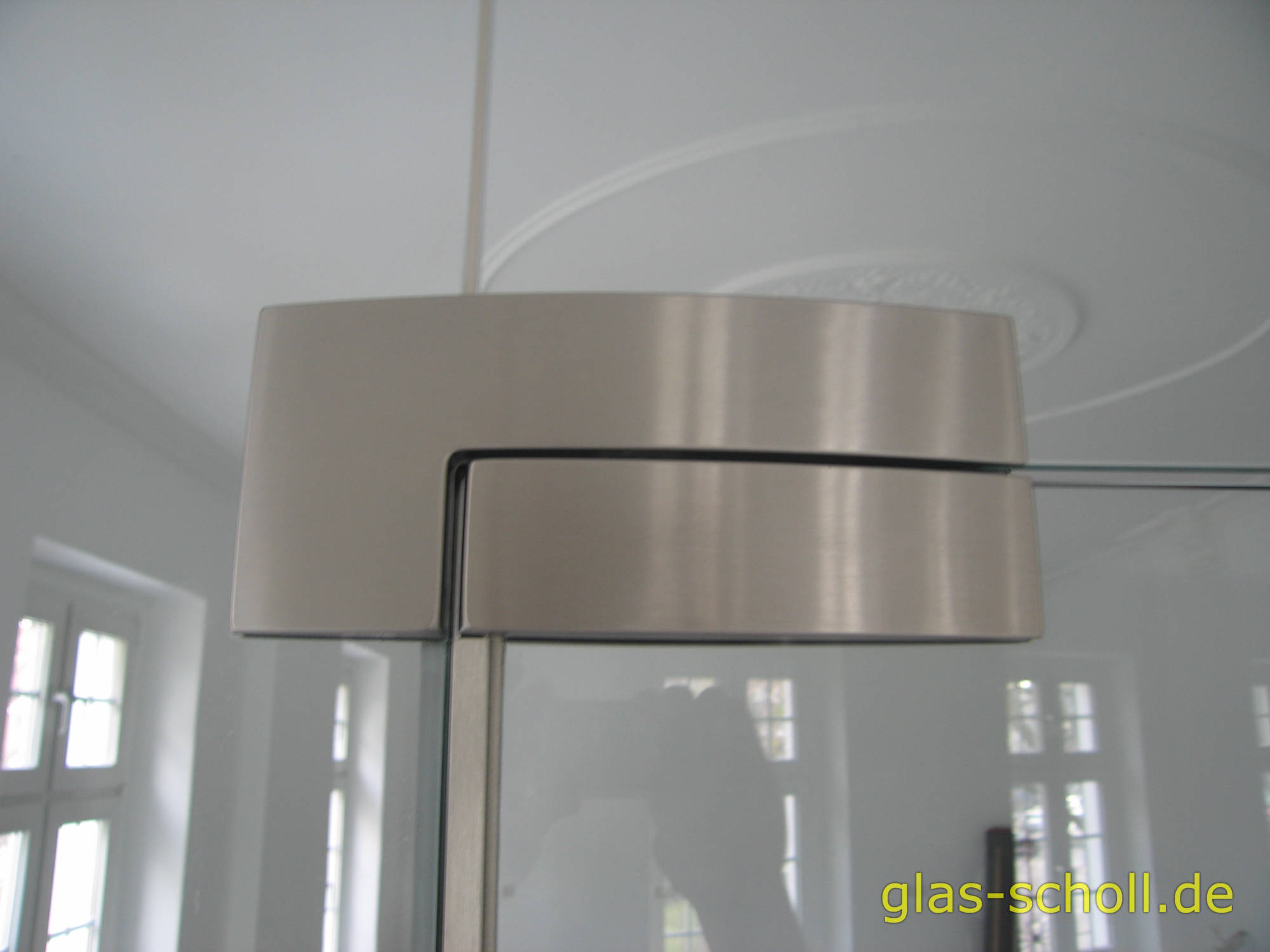

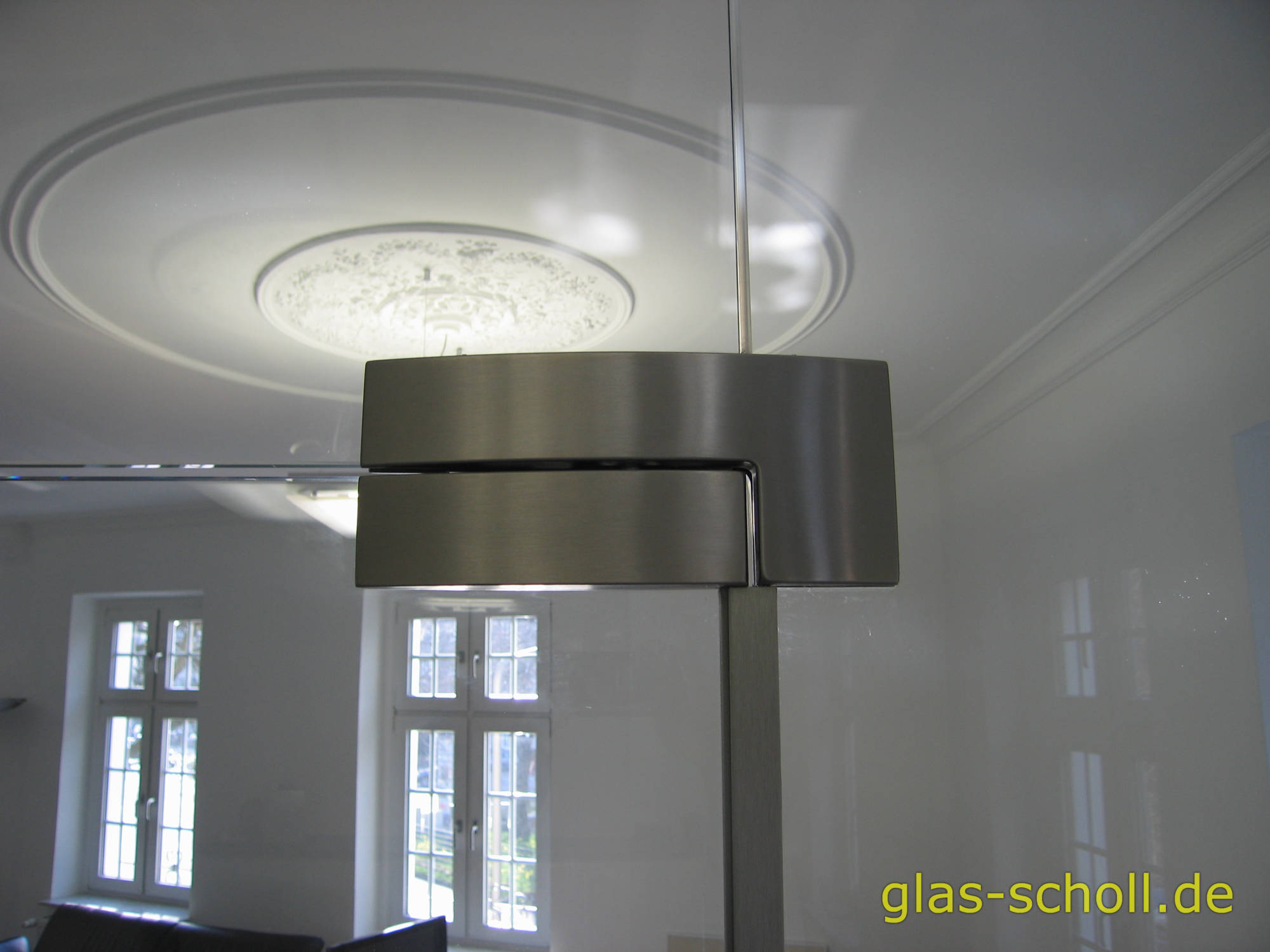

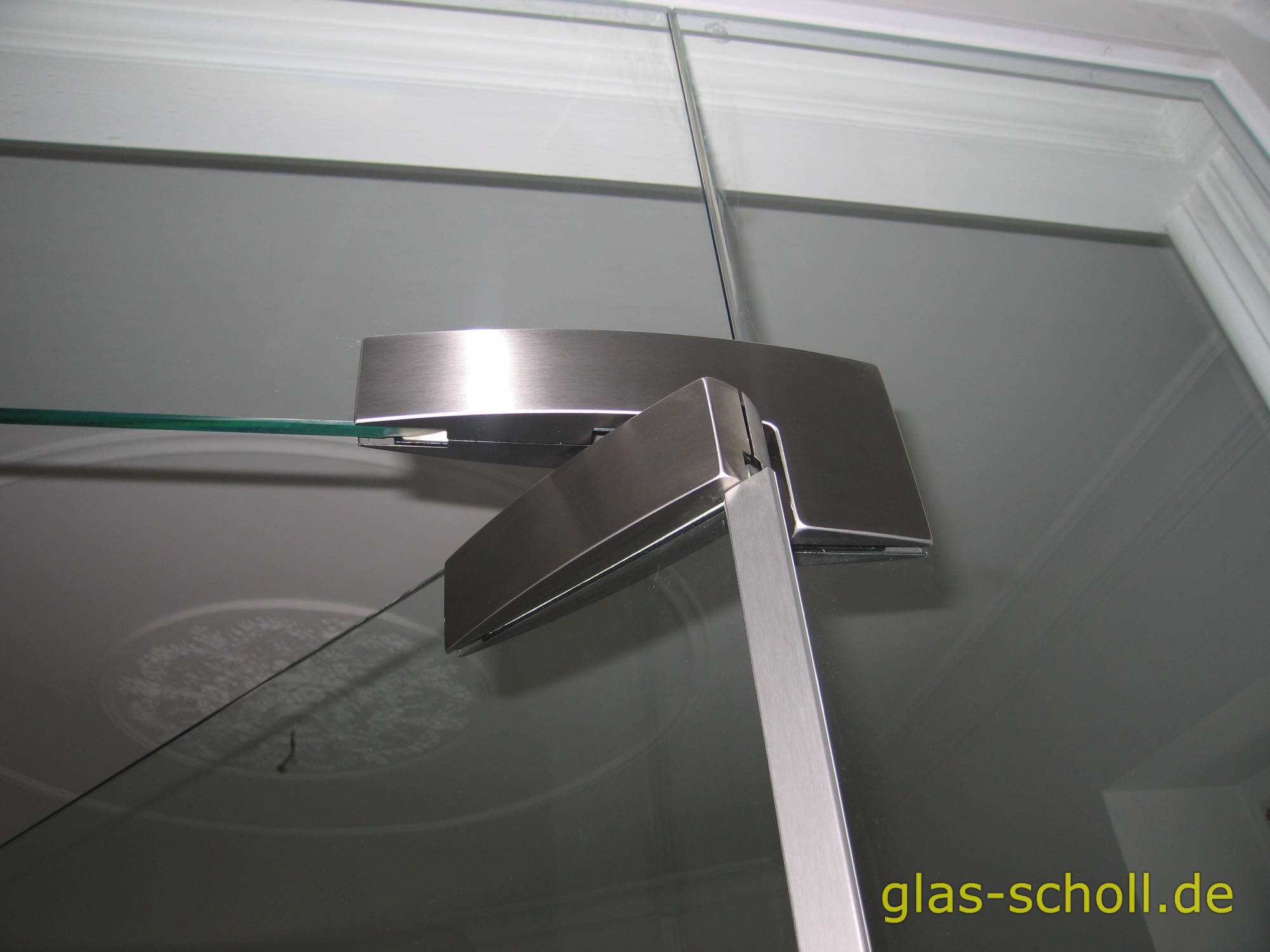

Arcos PT20 und PT40_b

[Anklicken für Vergrößerung]
Arcos PT20-PT40

[Anklicken für Vergrößerung]
Arcos PT20 und PT40

[Anklicken für Vergrößerung]

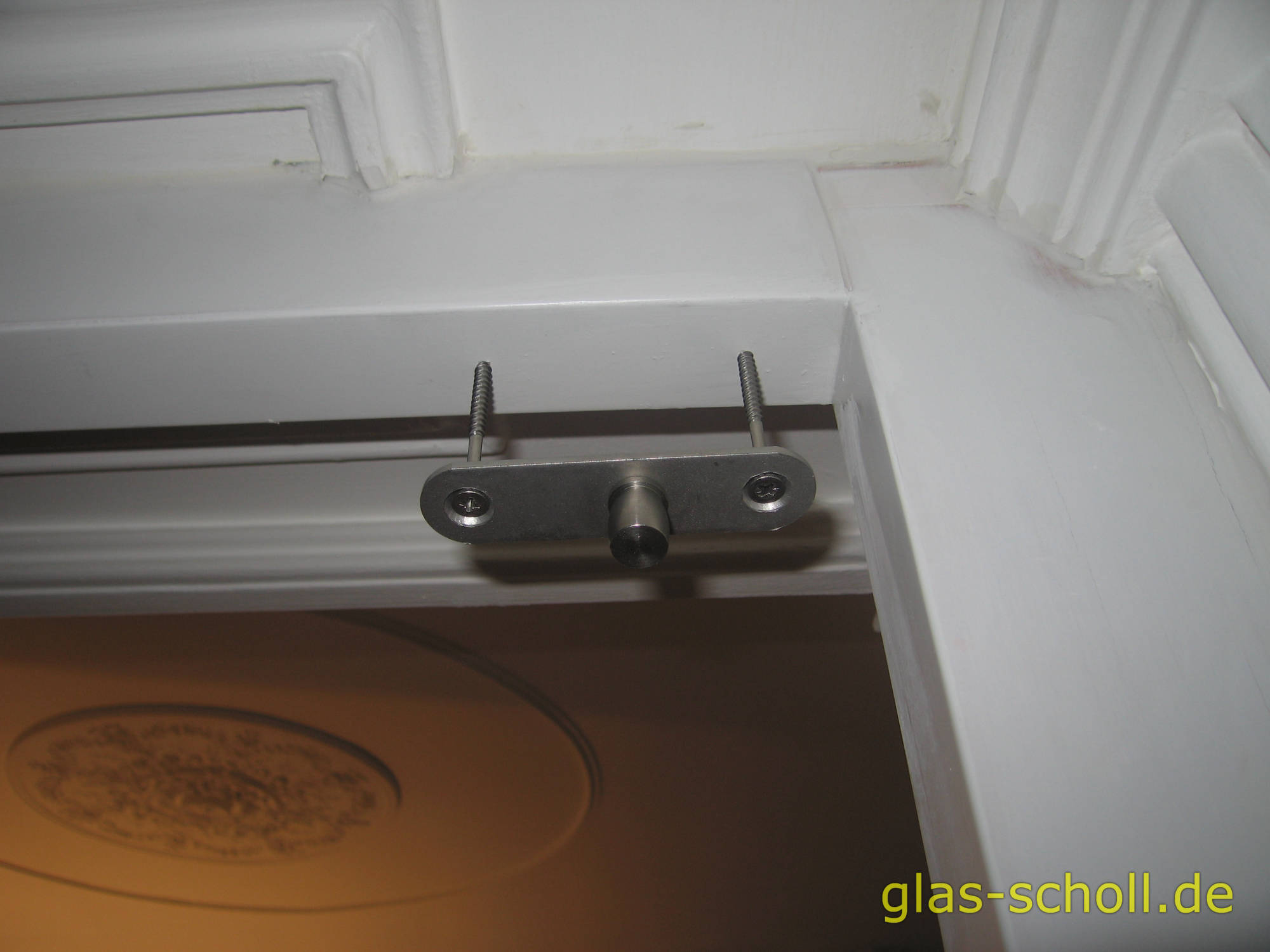

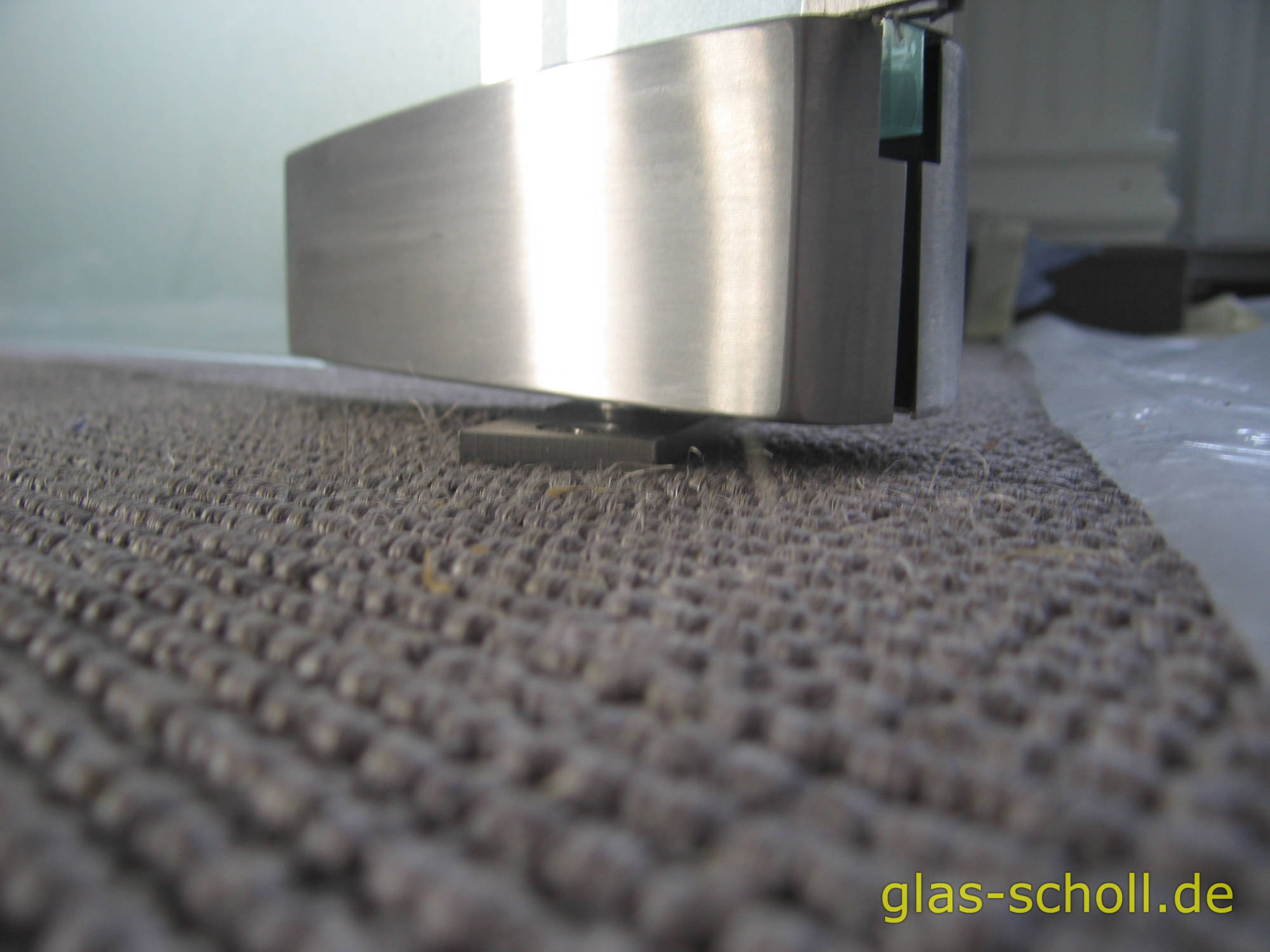

Bodenlager 3

[Anklicken für Vergrößerung]

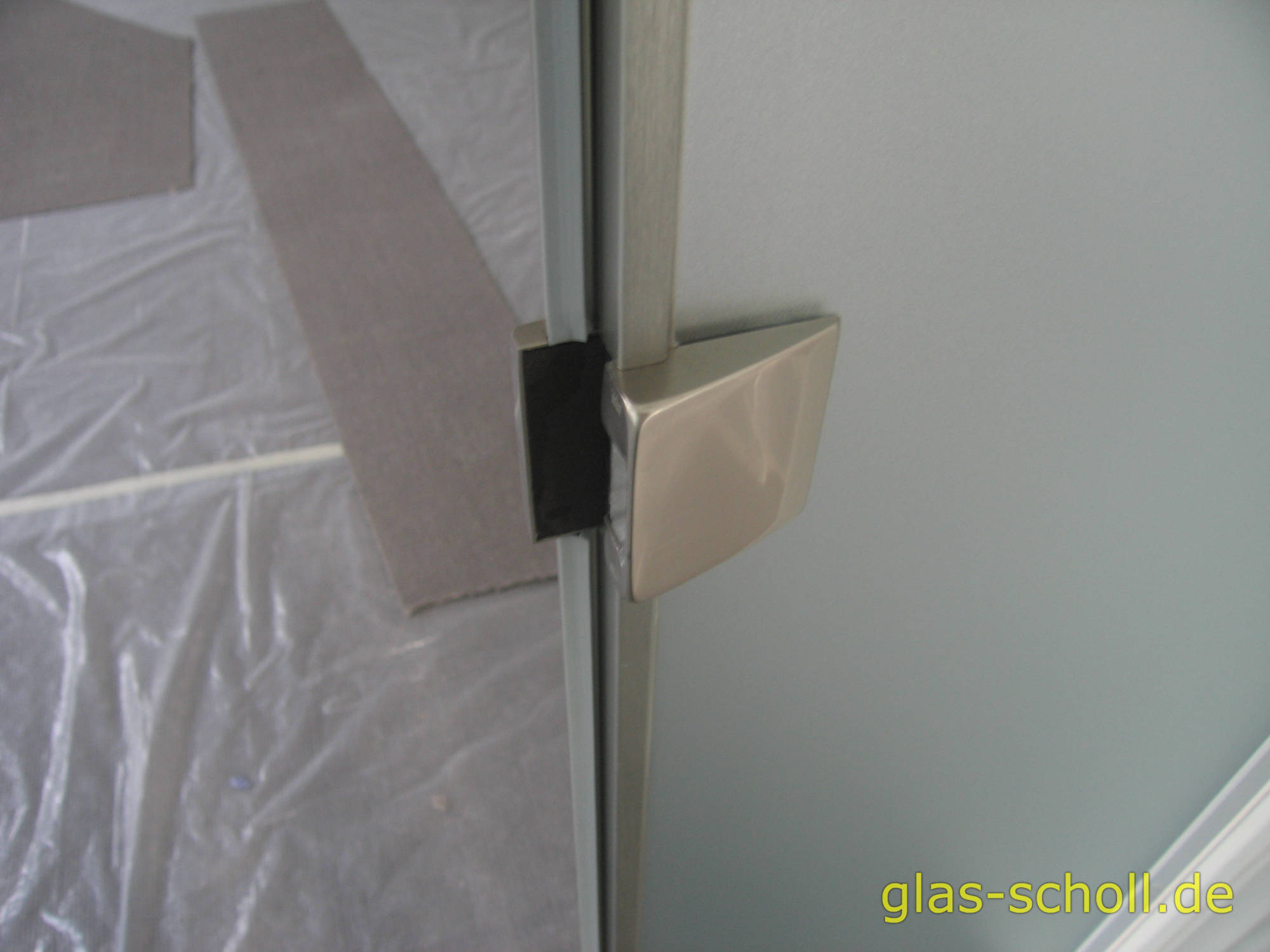

Arcos Gegenkasten mit Anschlagdichtungen

[Anklicken für Vergrößerung]

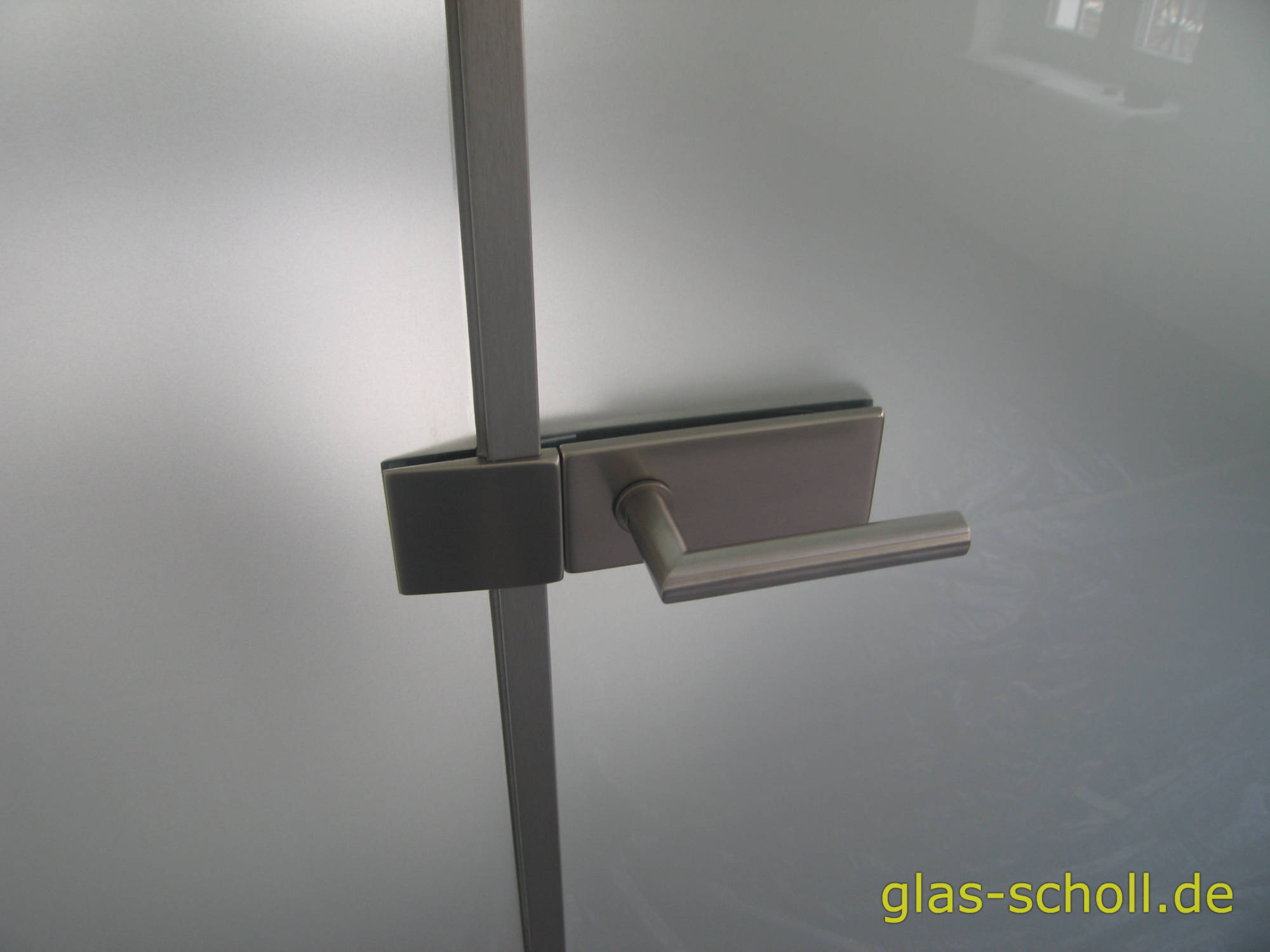

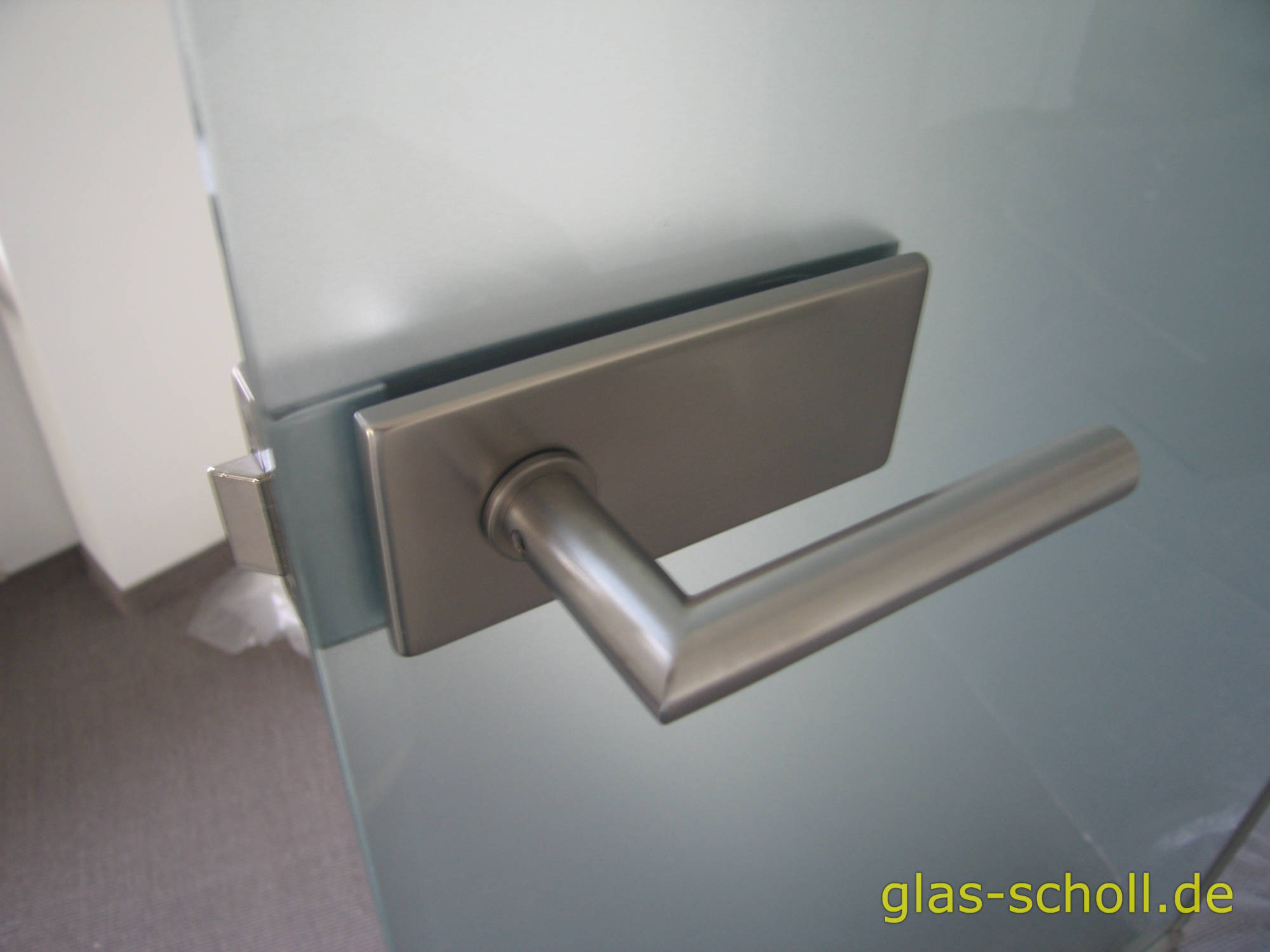

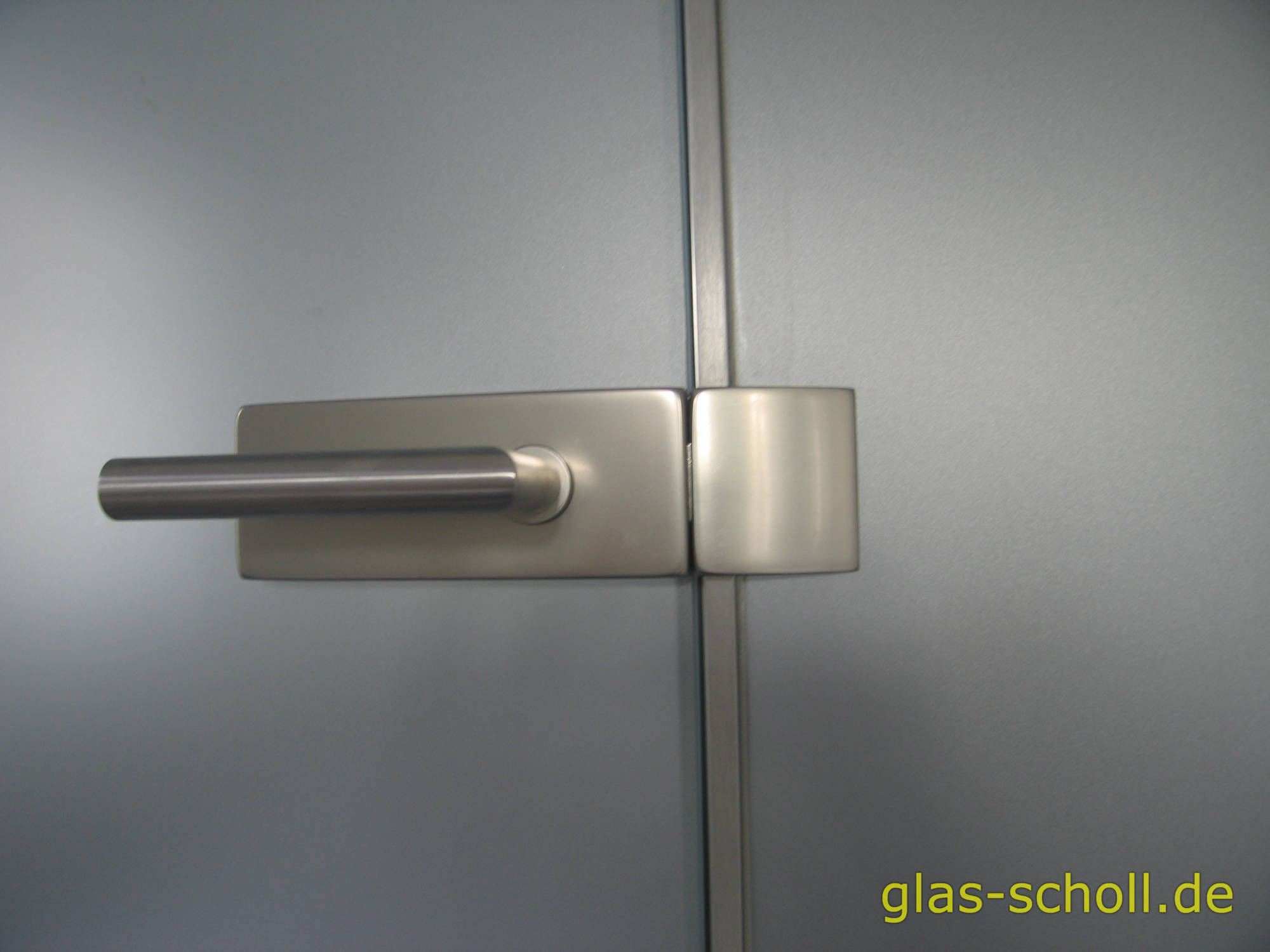

Studio Classic 3

[Anklicken für Vergrößerung]
Studio Classic 3

[Anklicken für Vergrößerung]

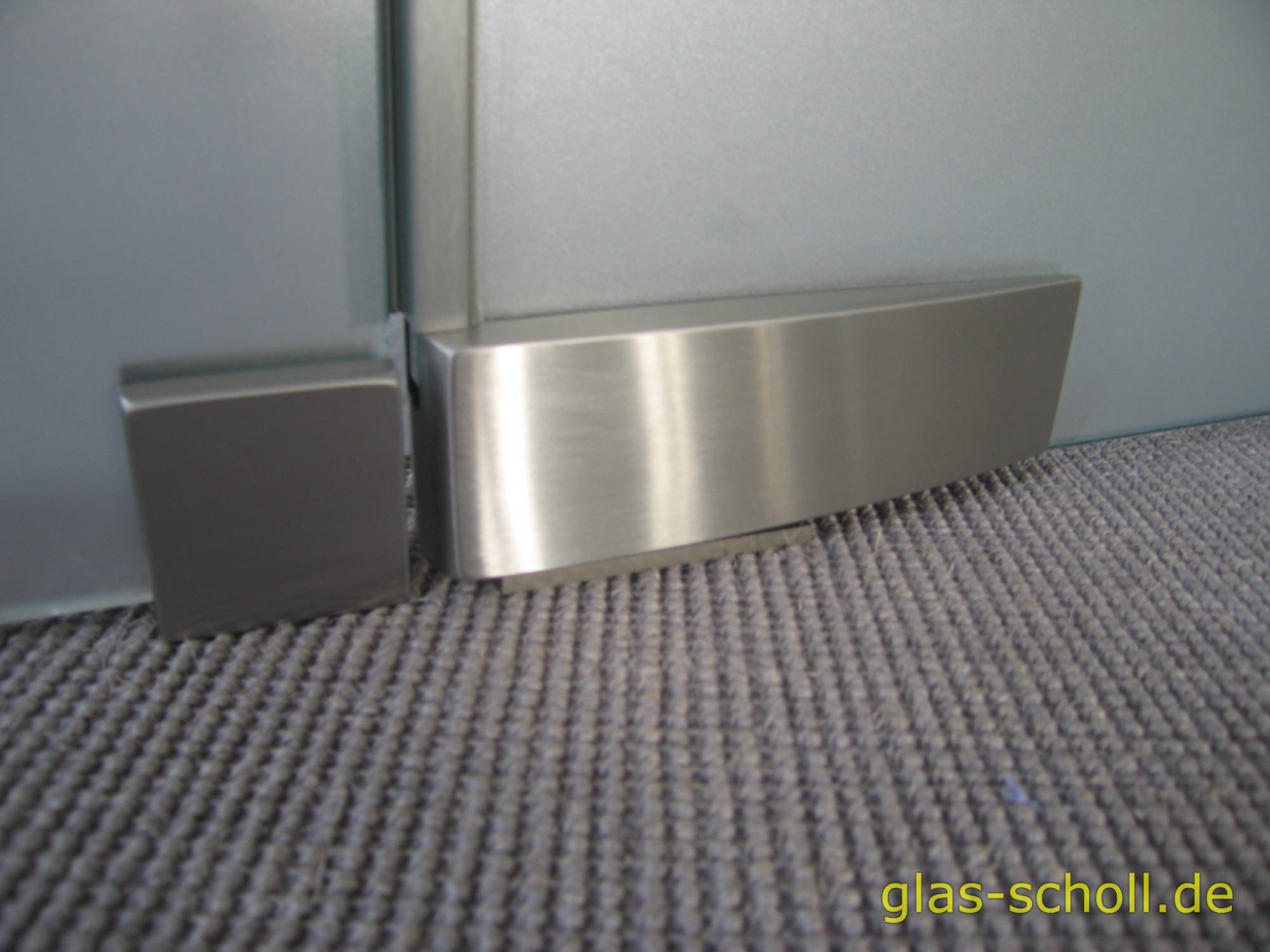

Bodenlager 4

[Anklicken für Vergrößerung]

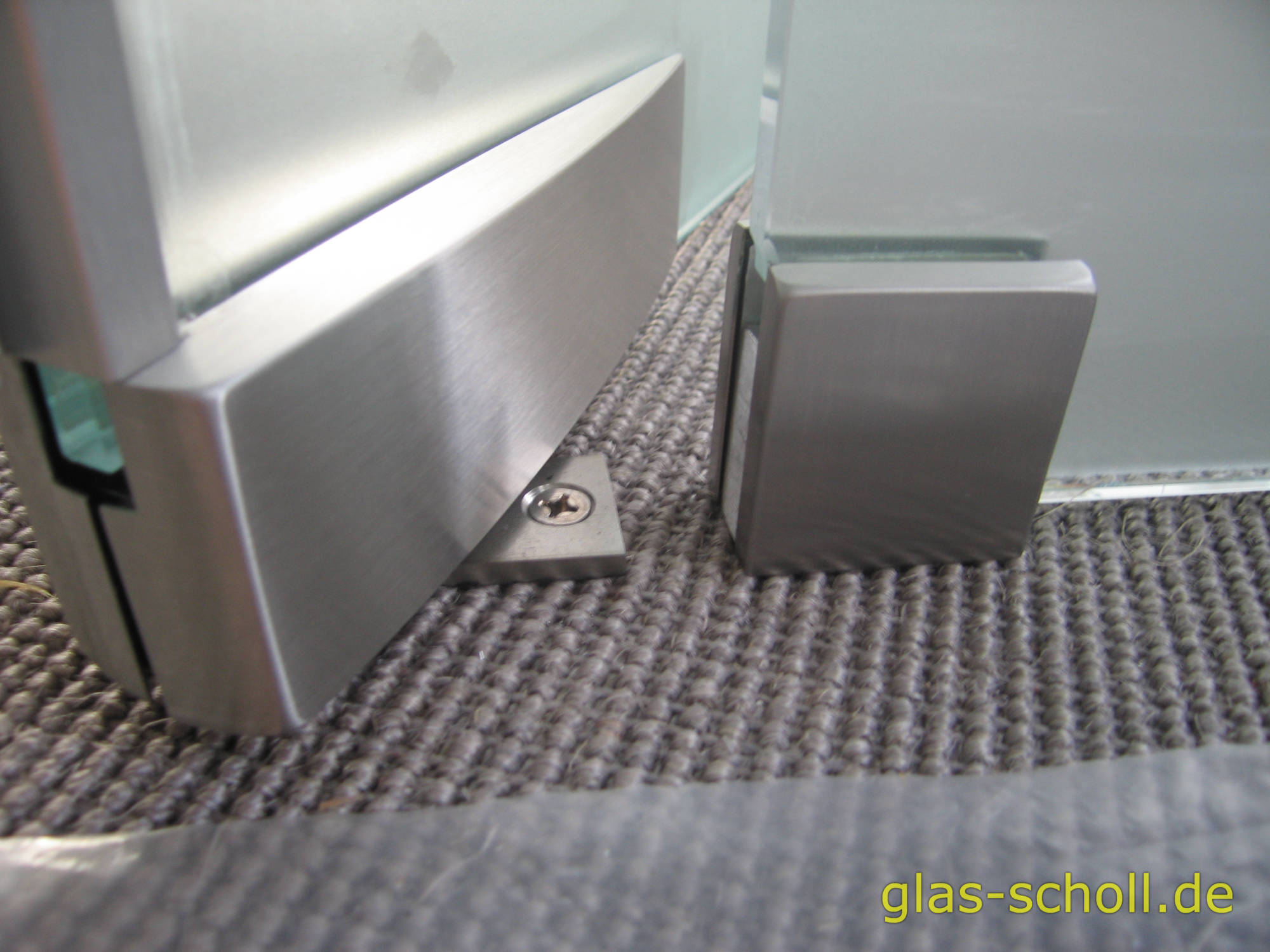

Bodenlager 2

[Anklicken für Vergrößerung]
Bodenlager

[Anklicken für Vergrößerung]

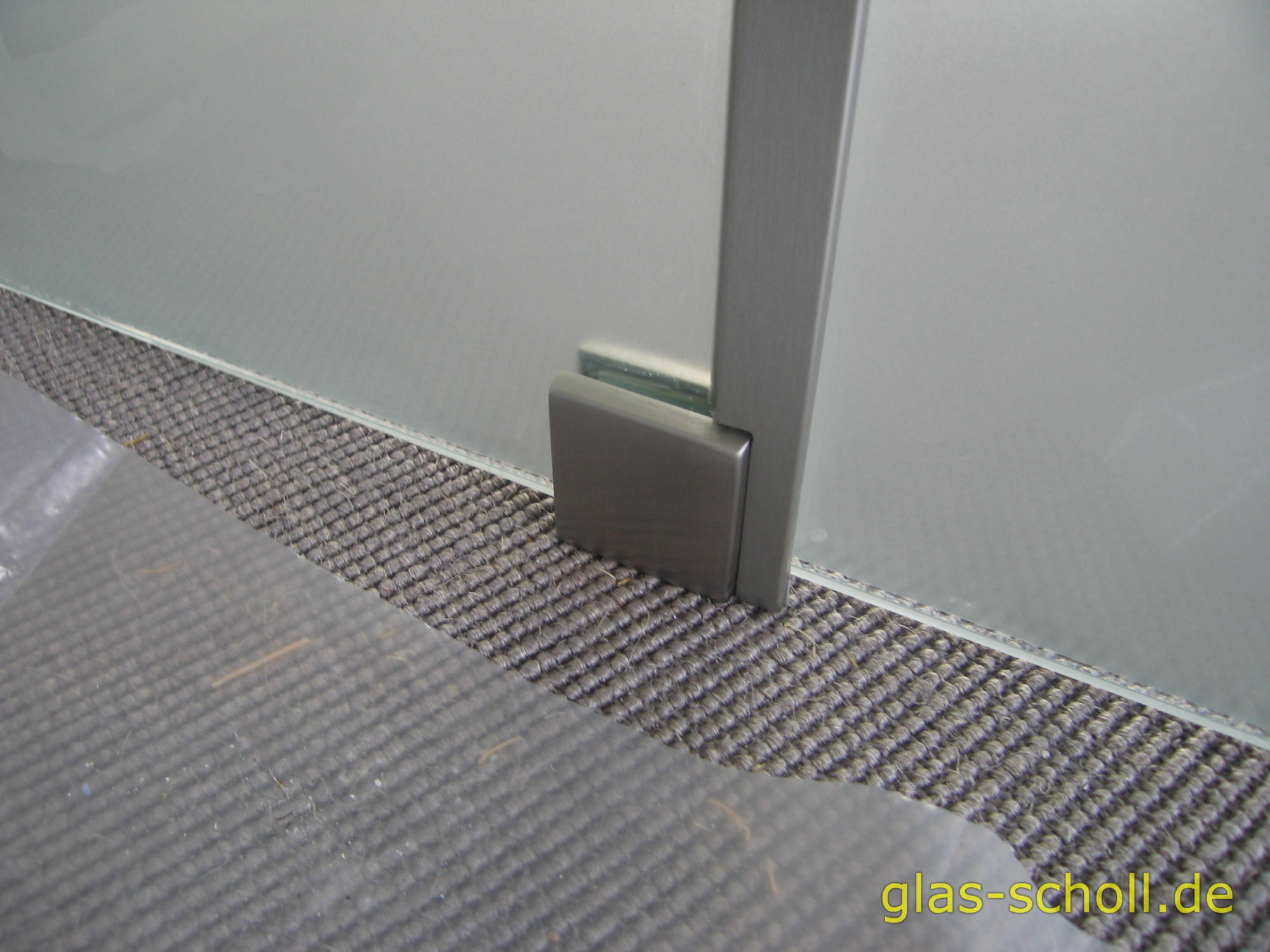

PT91 mit Anschlagleiste

[Anklicken für Vergrößerung]

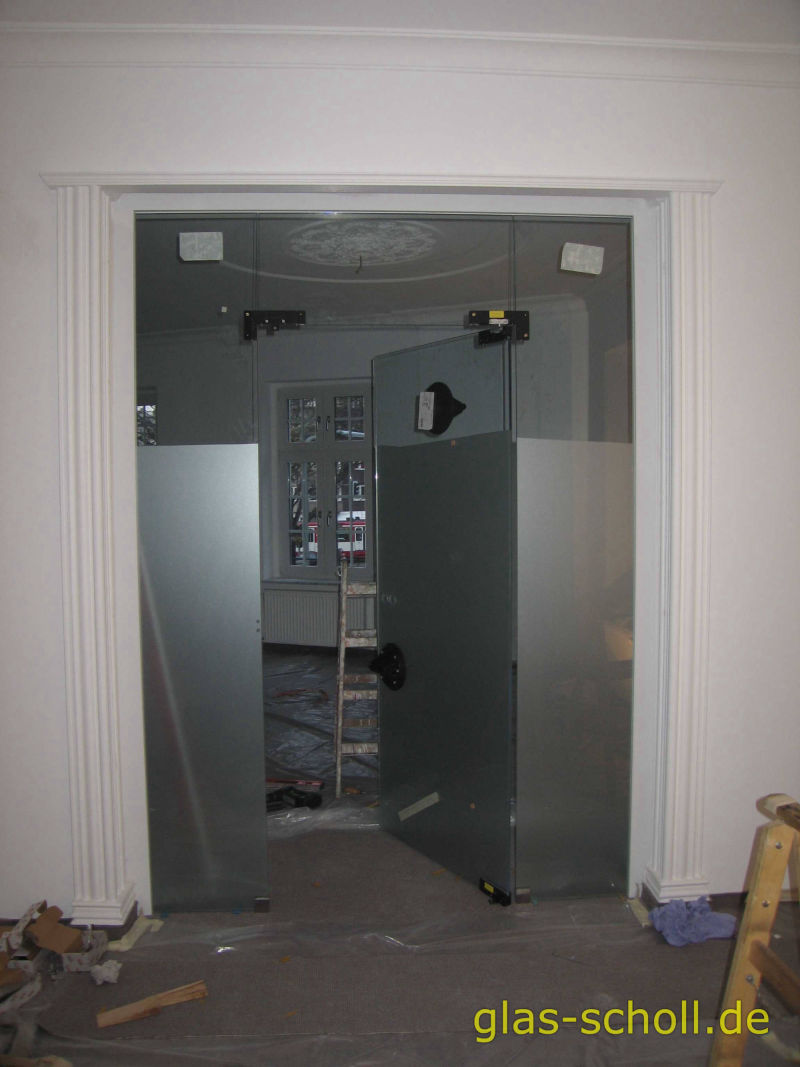

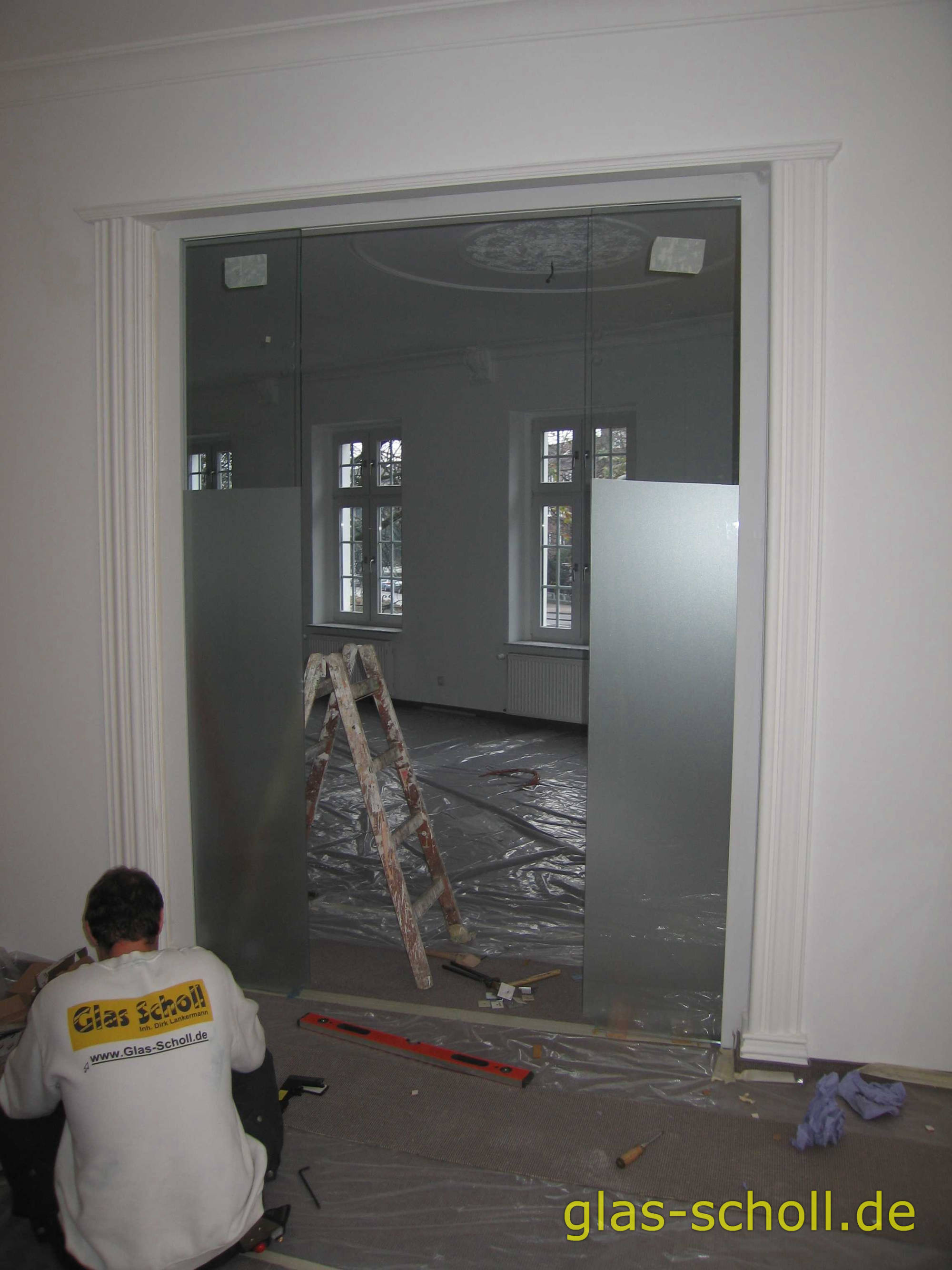

Montage1

[Anklicken für Vergrößerung]

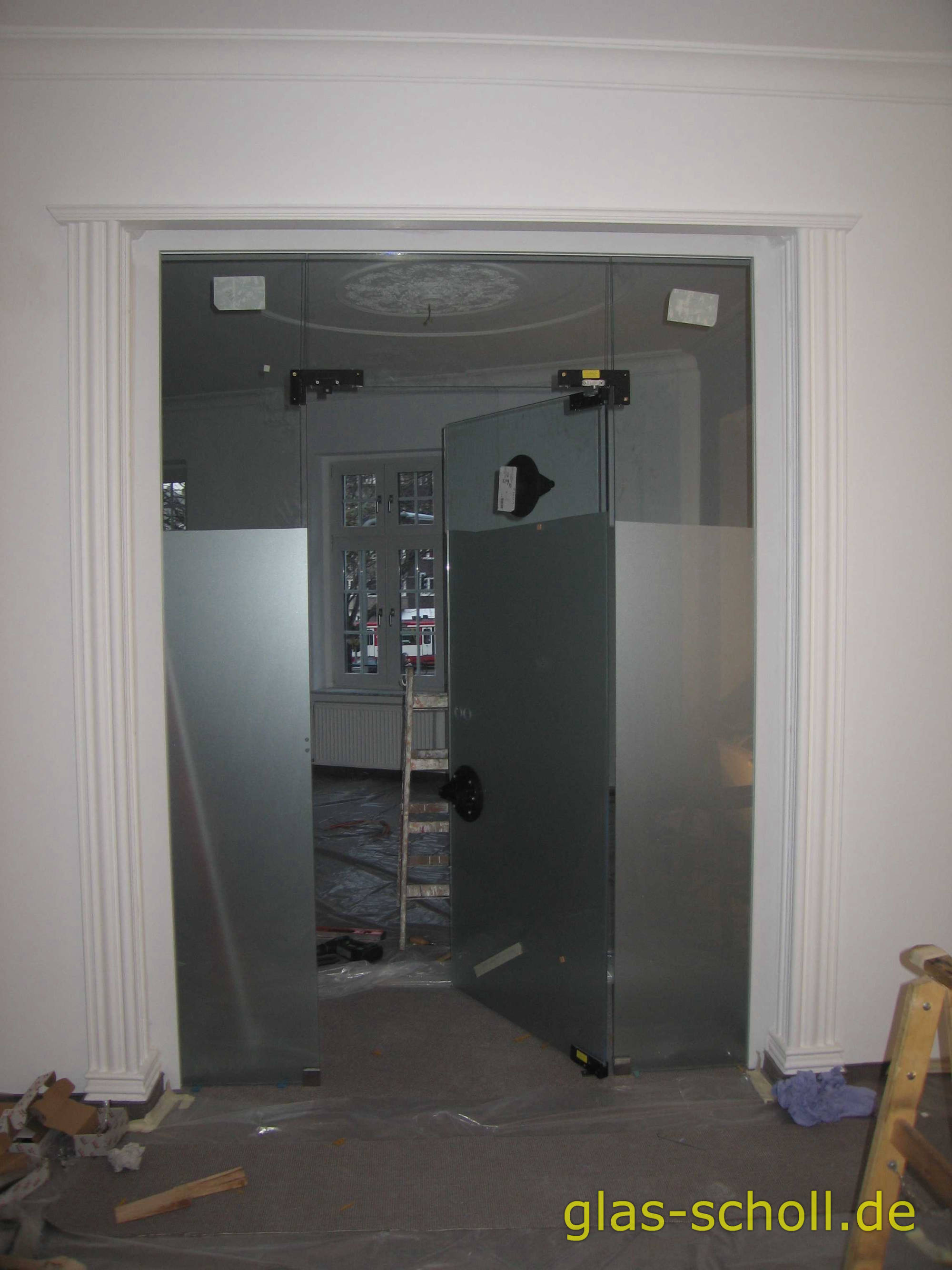

Montage2

[Anklicken für Vergrößerung]

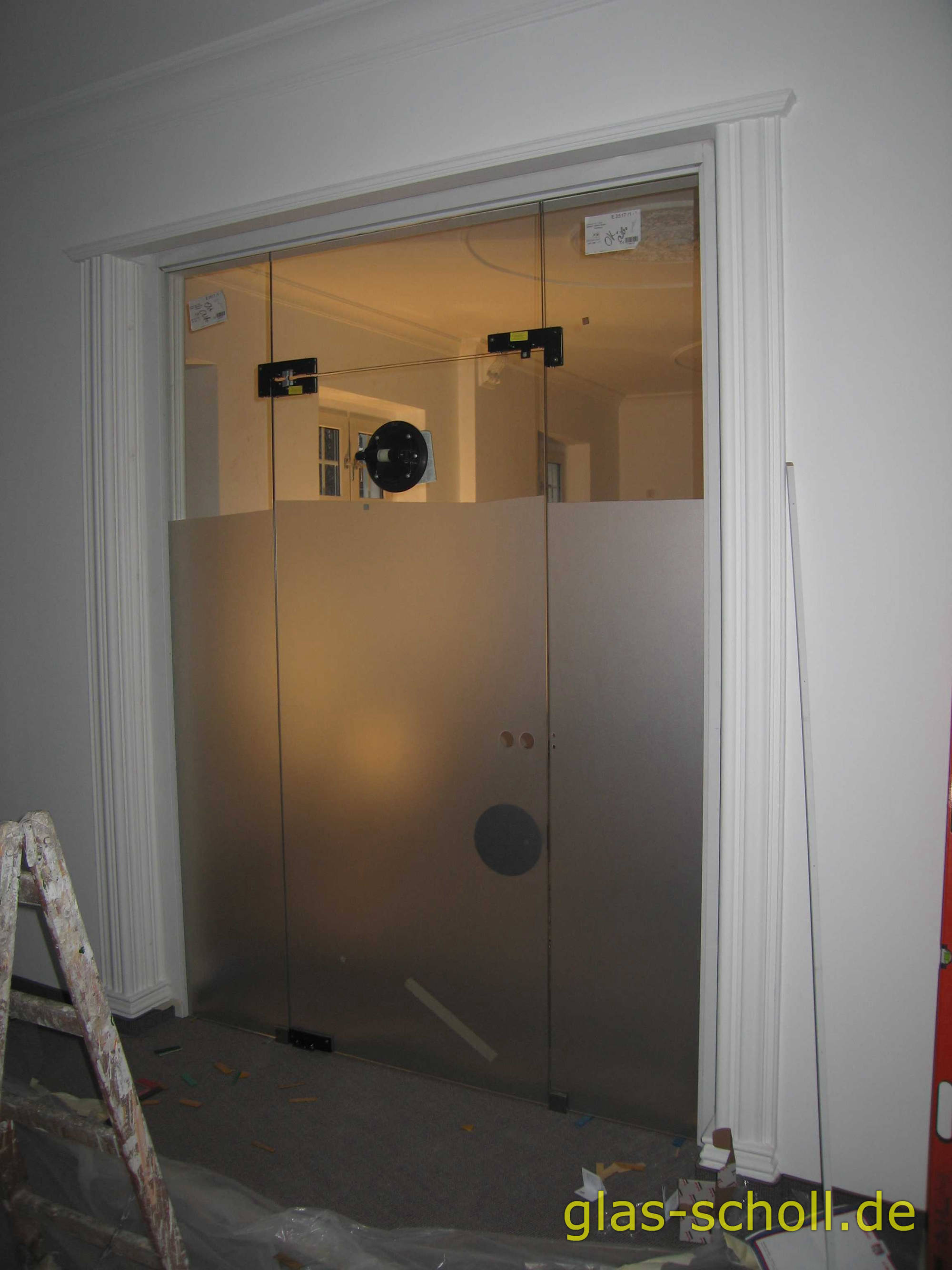

Montage4

[Anklicken für Vergrößerung]

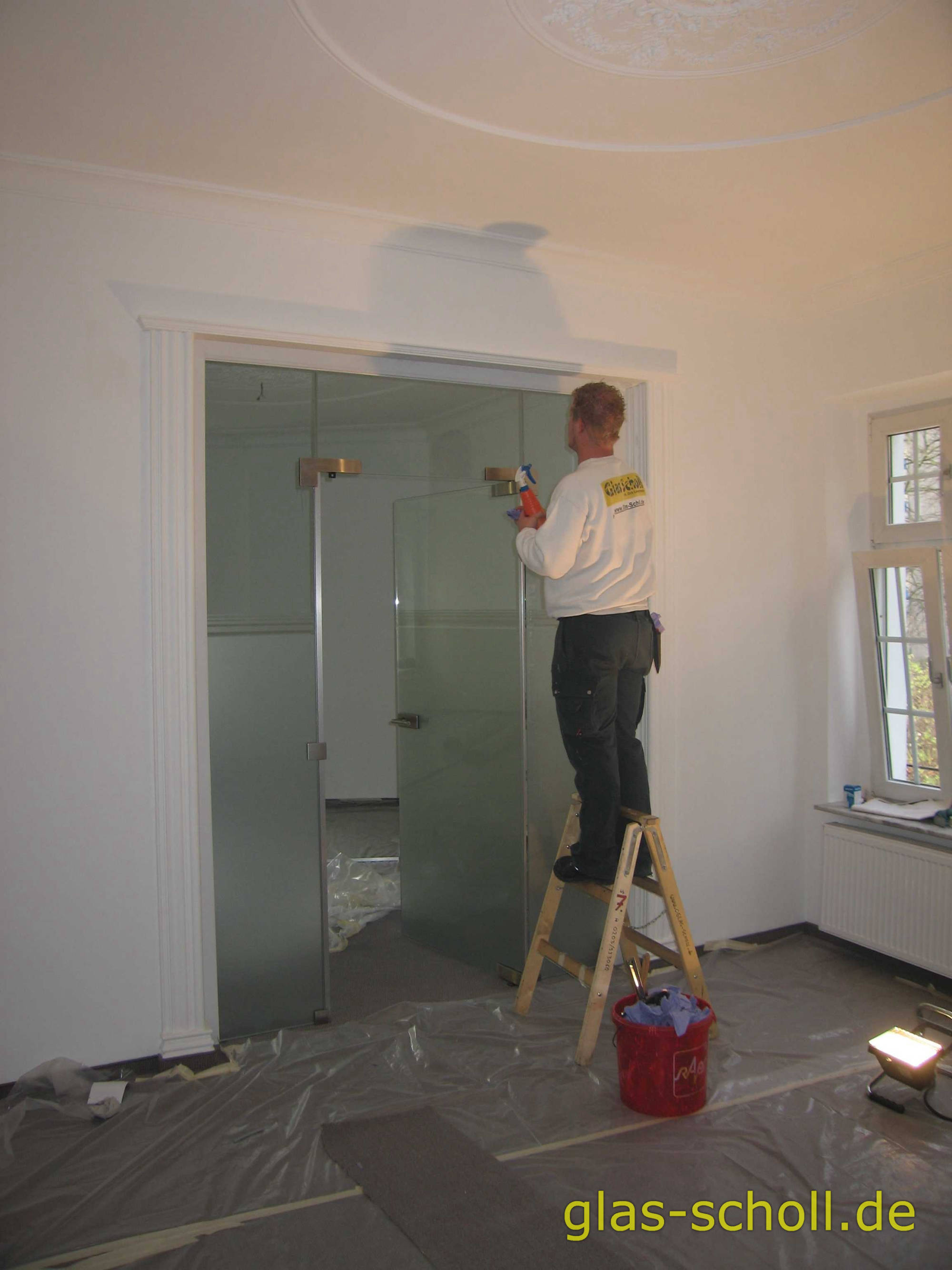

Montage5

[Anklicken für Vergrößerung]

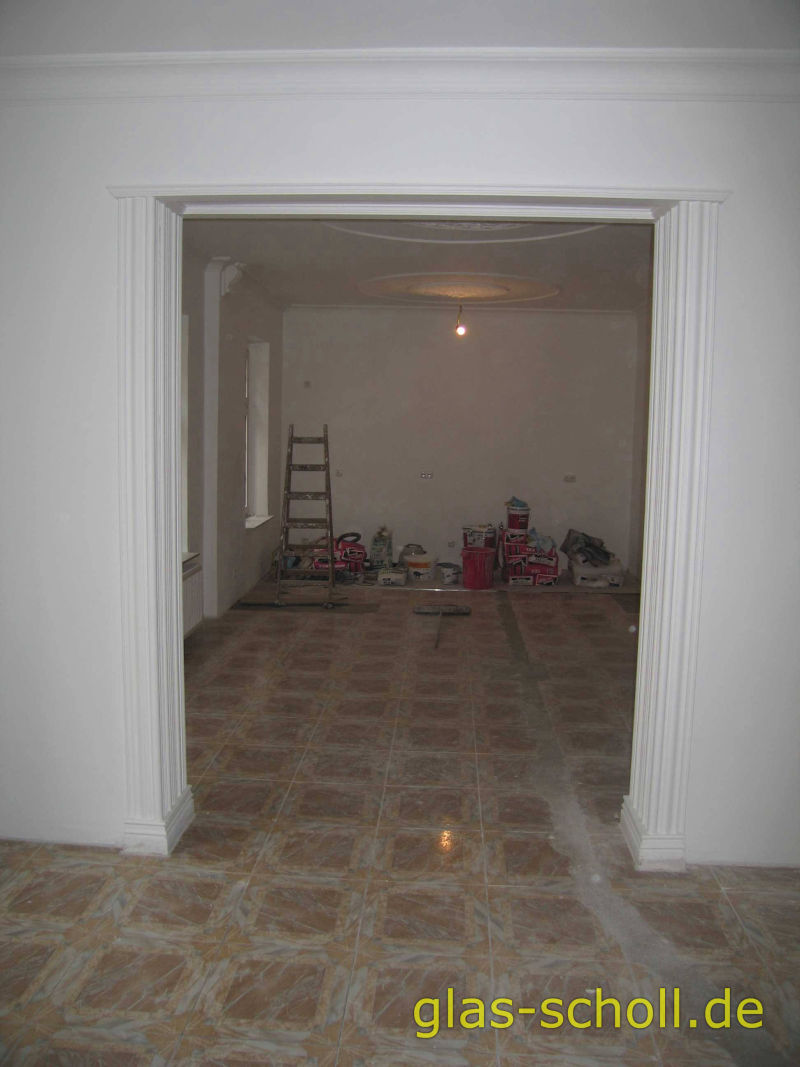

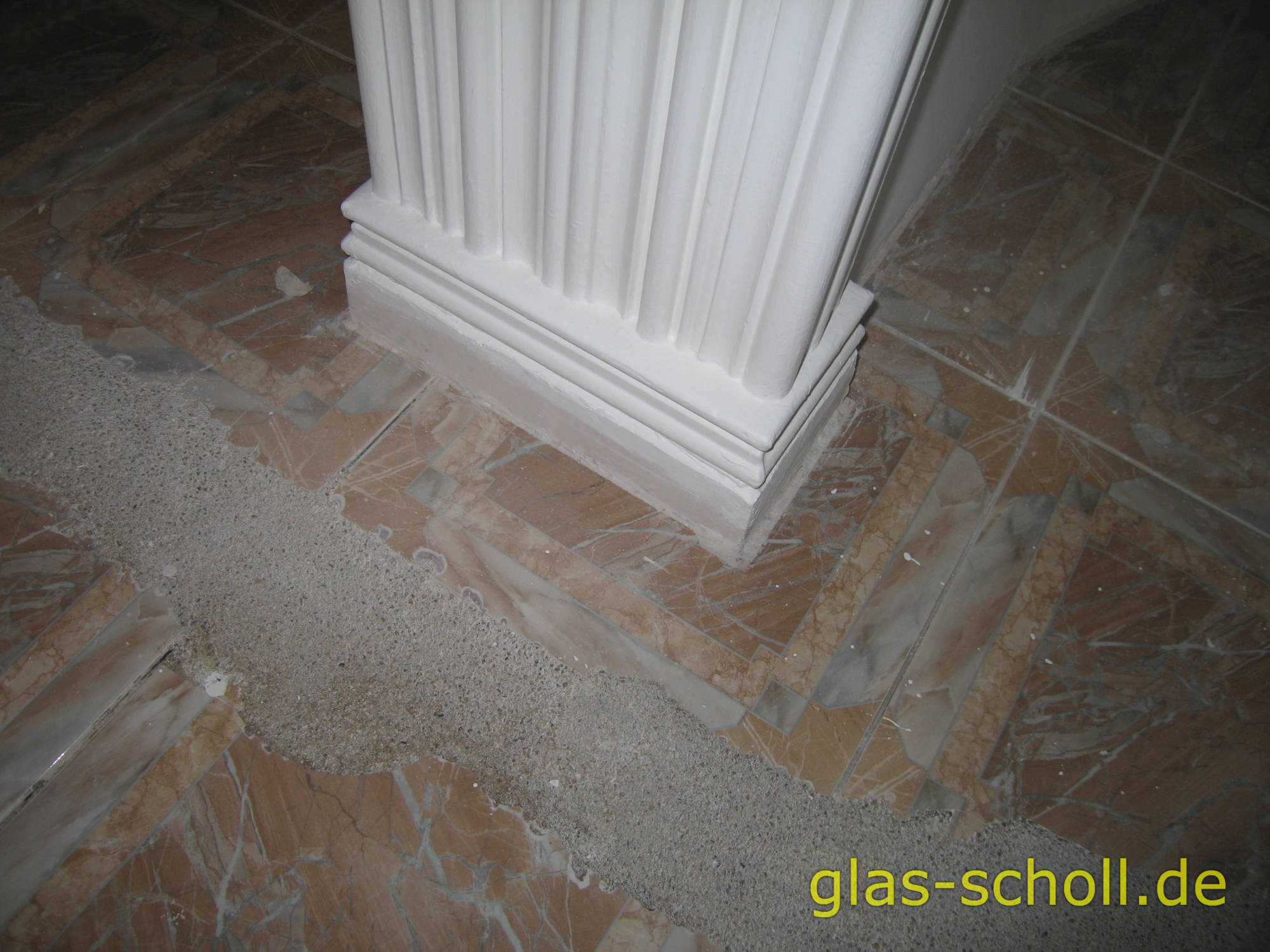

Situation 2 (grosse Anlage)

[Anklicken für Vergrößerung]
Situation 1 (grosse Anlage)

[Anklicken für Vergrößerung]

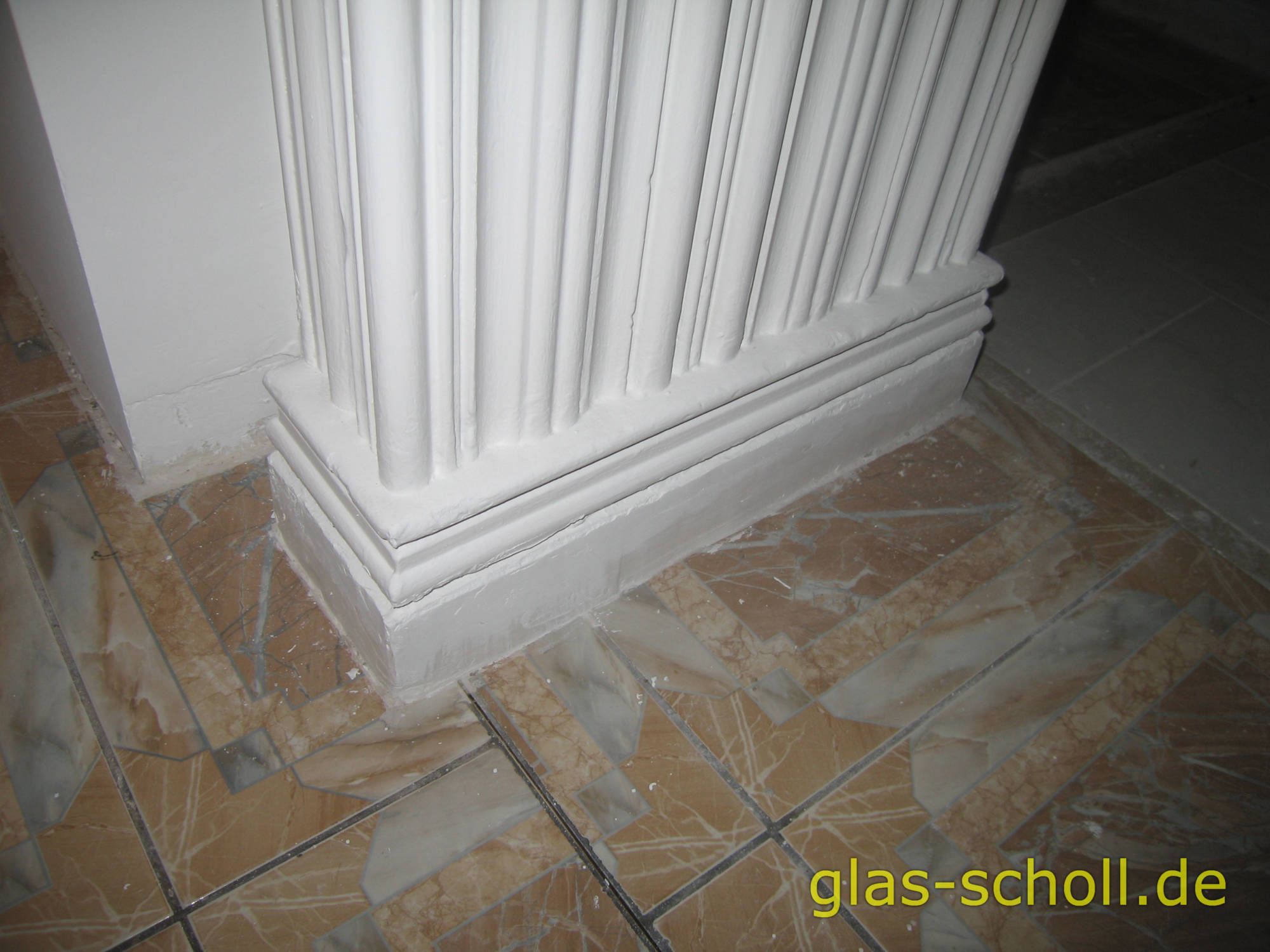

Situation 3 (grosse Anlage)
