1flgl. Arcos Satinato-Ganzglastüre mit Bodentürschließer

Hier sehen Sie eine einflüglige Arcos Ganzglas-Anlage. Im Gegensatz zur der Anlage mit aufgeschraubtem Bodenlager hat diese Anlage einen Bodentürschließer, die Türe automatisch schließt und in die Nullstellung zurück bringt.
Möchte man sich den Bodentüschließer ersparen, kann auch nur ein Bodenlager mit Drehlager aufgeschraubt werden.
Nachteil wäre beim Bodenlager, das man auf Grund einer fehlenden Nullstellung, einen Anschlag mit einer Schloßfalle und Schloßkasten vorsehen muß, da ansonsten die Türe bei Windzug nicht geschlossen bleiben würde. Die Beschläge sind die Arcos Universal Bänder. Im Gegensatz zu den normalen Dorma Universal-Beschlägen, haben diese Beschläge ein geschwungenes schönes Design. Im Gegensatz zur Anlage mit Sandstrahl-Effektfolie handelt es sich hierbei um geäzte Satinatoglas, das nachträglich zu Einscheiben-Sicherheits-Glas vorgespanntes.
Zurück zur HauptseiteMehr zum Beschlag: Der Arcos Universal technische Katalog
Zurück zur Hauptseite Zurück zum Index (Für bessere Bildqualität bitte anklicken)

[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

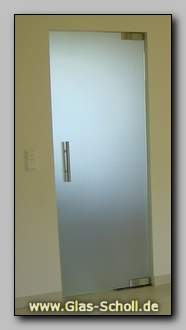

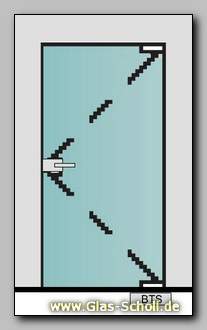

Skizze fertige Tuere
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

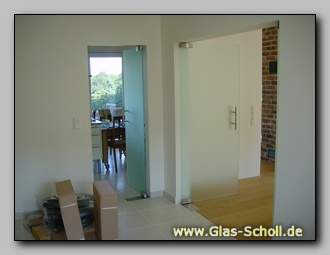

fertig Flur fertig geoeffnet
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

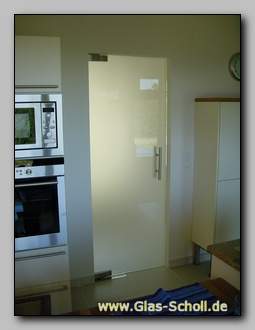

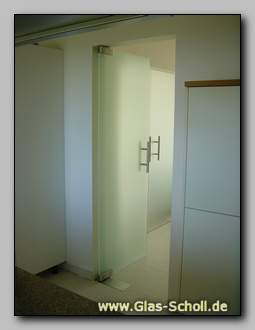

fertige Tuere von Kueche aus gesehen geoeffnet fertige Tuere von Kueche aus gesehen geschlossen
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

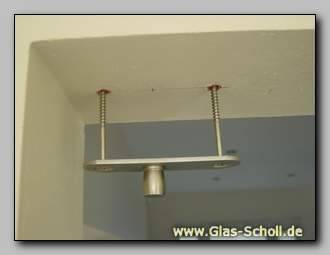

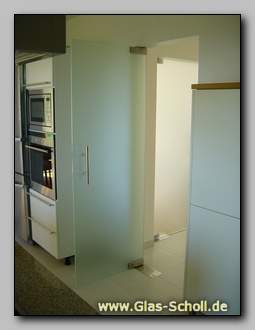

fertige Tuere von Kueche aus gesehen geoeffnet2 oberer Drehpunkt wird montiert
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

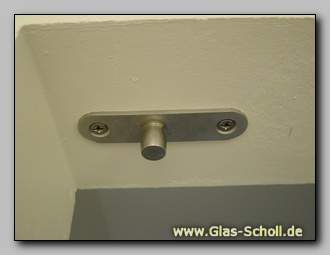

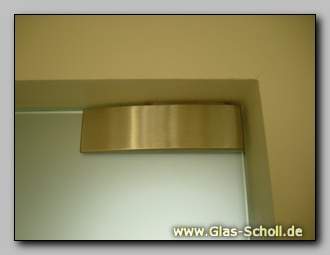

oberer Drehpunkt fertig montiert oberer PT20 Arcos Beschlag 3
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

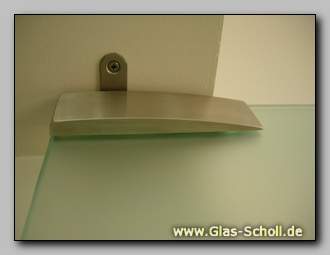

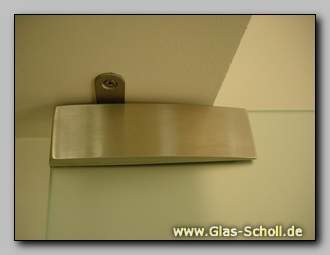

oberer PT20 Arcos Beschlag oberer PT20 Arcos Beschlag 2
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

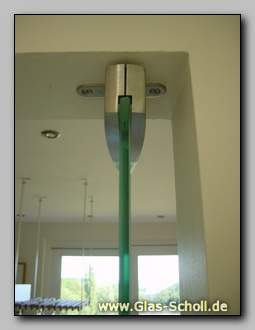

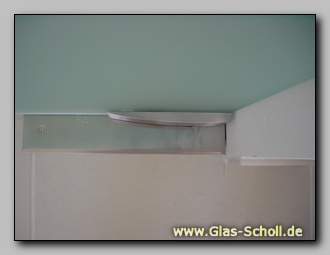

Beschlag im geoeffneten Zustand von hinten gesehen unterer PT10 Arcos Beschlag
[Anklicken für Vergrößerung] [Anklicken für Vergrößerung]

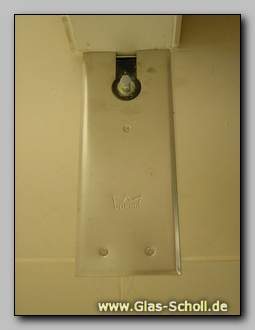

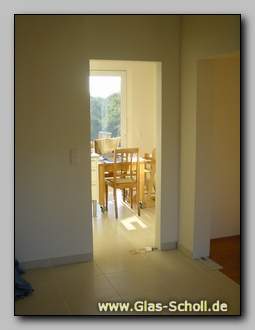

Der Bodentuerschliesser mit Edelstahl-Abdeckblech vorher Bodentuerschliesser bereits eingebaut
