2teilige Ganzglas-Anlage Anschlagtüre mit Festteil
Hier sehen Sie eine Ganzglas-Abtrennung zwischen Flur und Konferenzraum.
Die profilierte Zargen-Situation ließ es zunächst nicht zu, eine Ganzglas-Anlage zu montieren. So wurde die profilierte Stuck-Zarge eingeschnitten und innen eine, teilweise stumpfe, Blockzarge eingebaut (siehe Skizze). Da es sich um einen Konferenz-Raum handelt, sollte im Gegensatz zu üblichen Ganzglas-Anlagen, die mit ca. 2-3mm Luft zwischen den Scheiben montiert werden, hier mit Anschlagdichtungen gearbeitet werden. Die Anschlagtüre wurde mit einem Bodenlager (keine automatische Schließung, wie bei einem Bodentürschließer) montiert und der Studio Classic-Schloßkasten schließt in den dezenten Arcos Gegenkasten, der im Festteil montiert wurde.
Als Sichtkennzeichnung der Anlage, wurde das Firmenlogo eingebunden und mittels Sandstrahl-Effektfolie auf die Türe aufgebracht. Neben dieser zweiteiligen Anlage, wurde noch eine vierteilige Anlage daneben erstellt.

Mehr Info´s finden Sie auch hier: Bodentürschließer, Beschläge für Ganzglas-Anlagen, Sandstrahl-Effektfolie als Sichtschutz- oder Dekorfolie - Alle bisher eingebundenen Ganzglas-Anlagen

Zurück zum Index Zurück zur Hauptseite  Unsere Referenzen - Fundgrube unserer Webseite

Für weitere Bilder und bessere Qualität bitte Bilder anklicken ! (F11 für Vollbild-Ansicht)


[Anklicken für Vergrößerung]

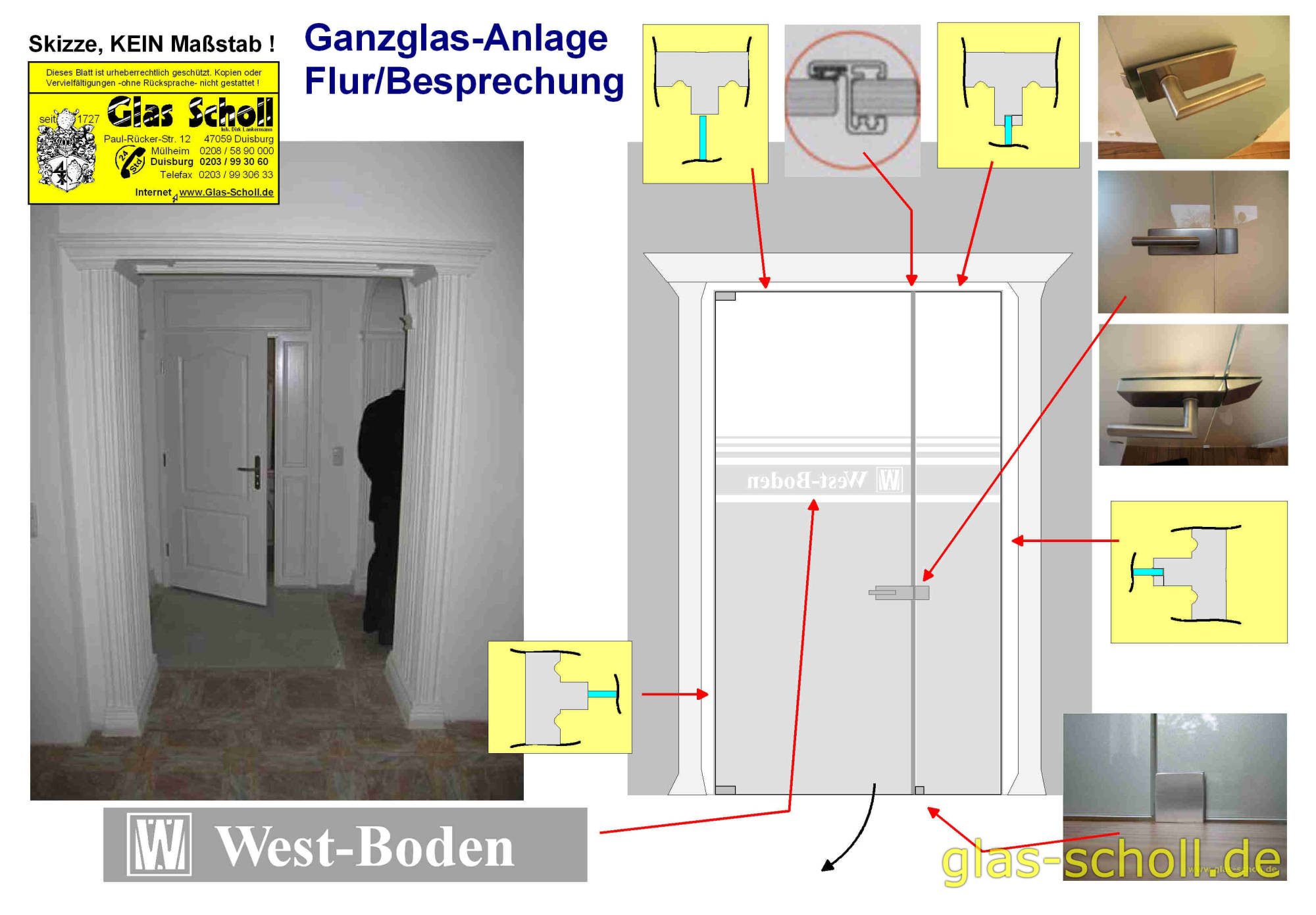

Kunden-Preview

[Anklicken für Vergrößerung]

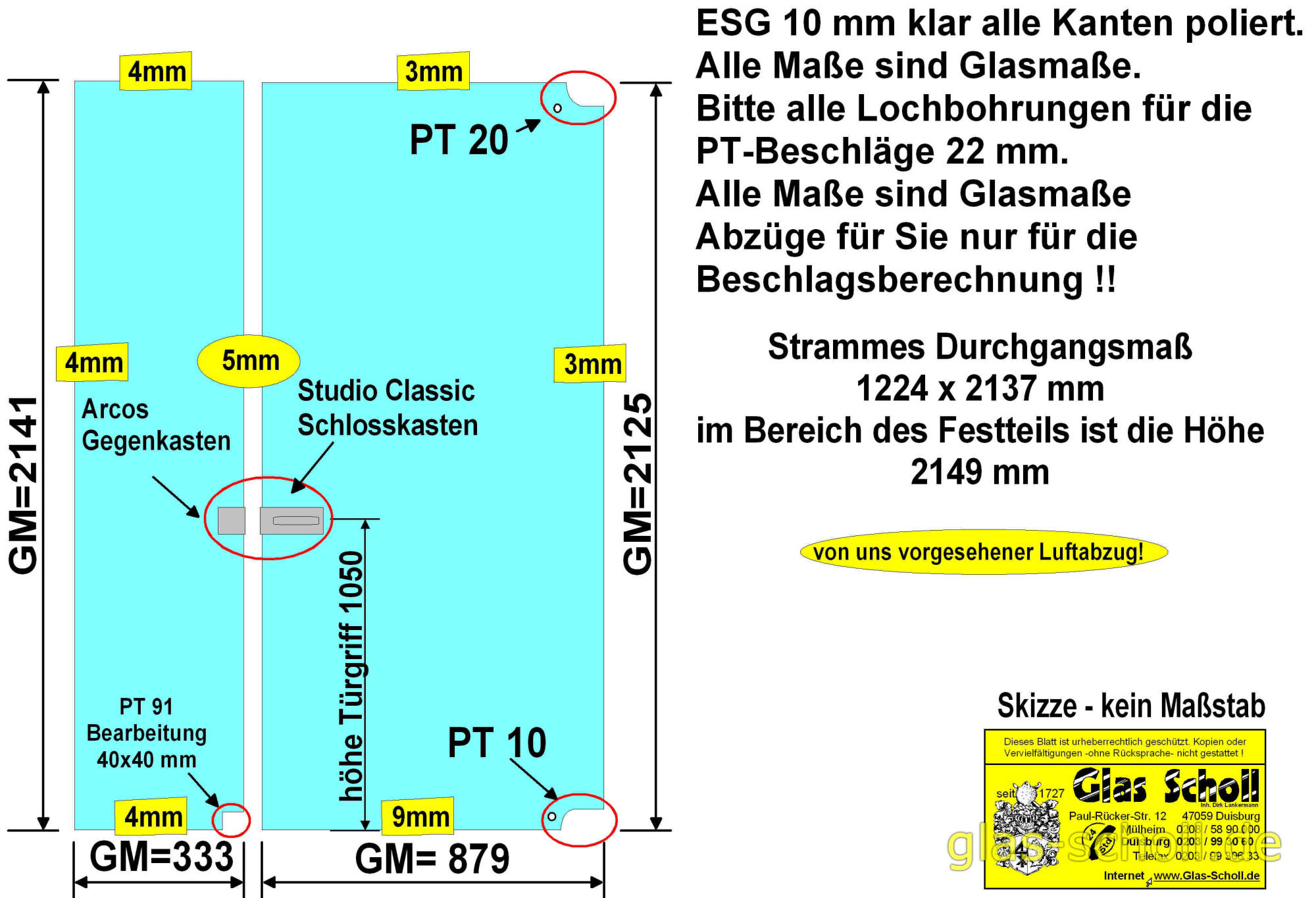

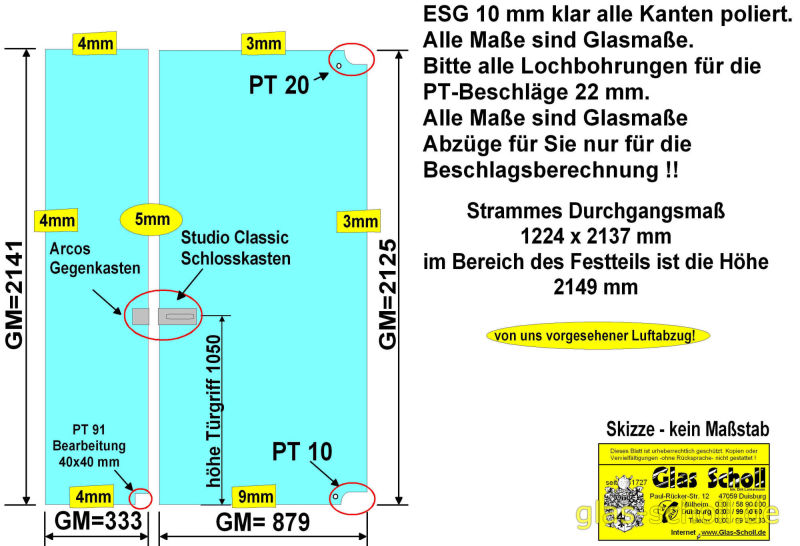

Aufmass-Skizze

[Anklicken für Vergrößerung]

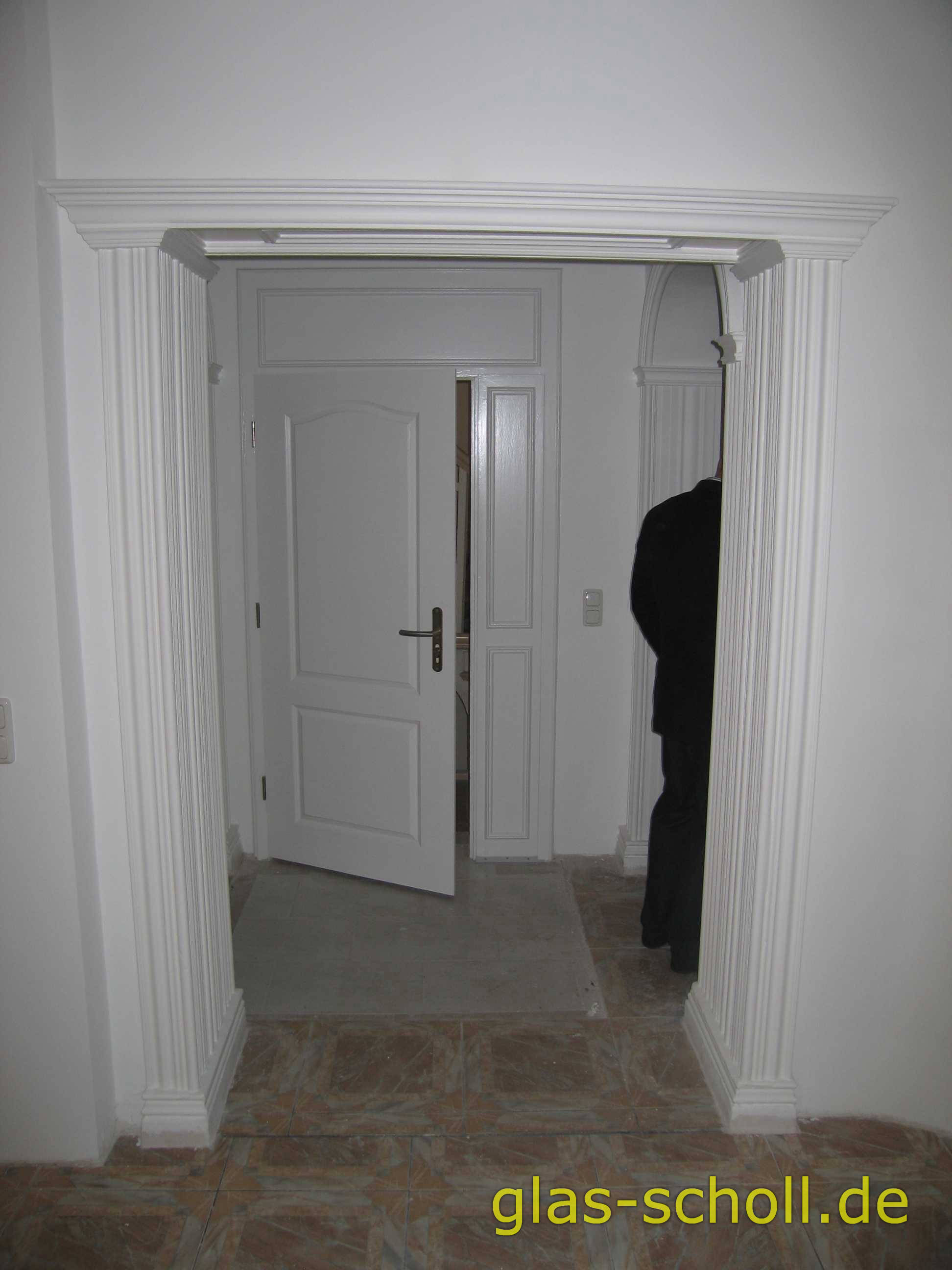

2teilige Anlage (vorher von innen)

[Anklicken für Vergrößerung]

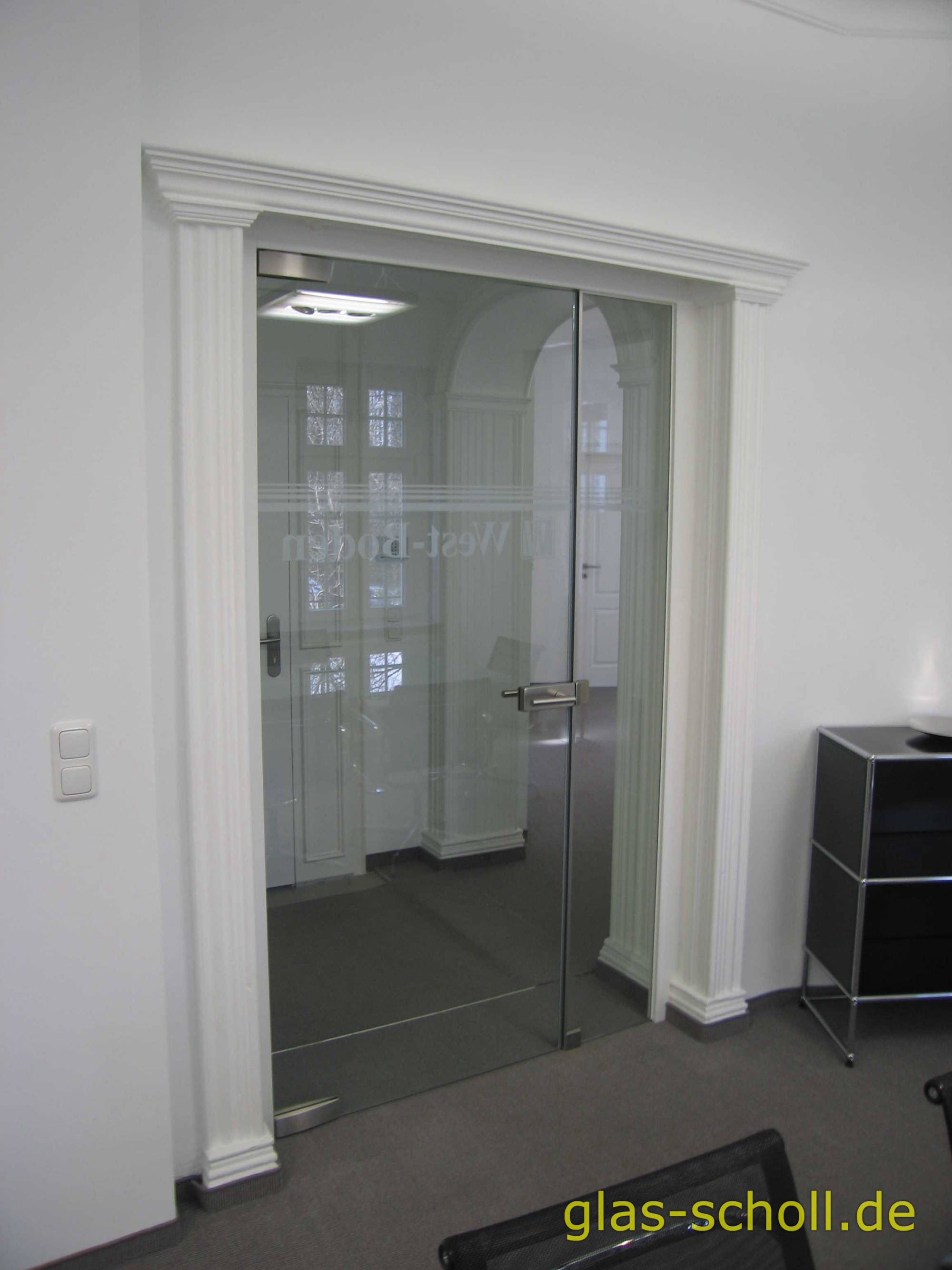

2teilige Anlage (fertig von innen)

[Anklicken für Vergrößerung]

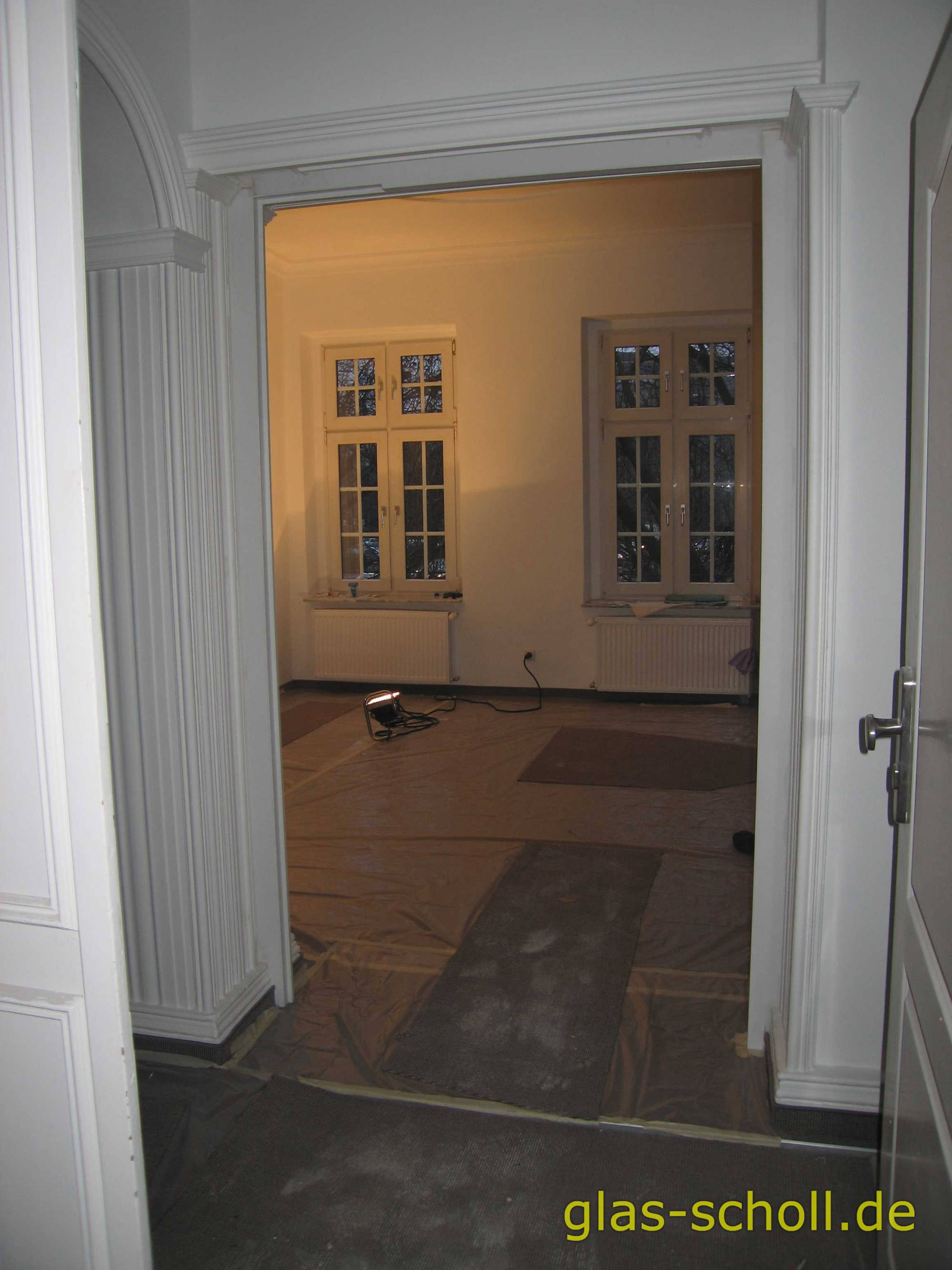

2teilige Anlage (vorher mit Holzzarge)

[Anklicken für Vergrößerung]

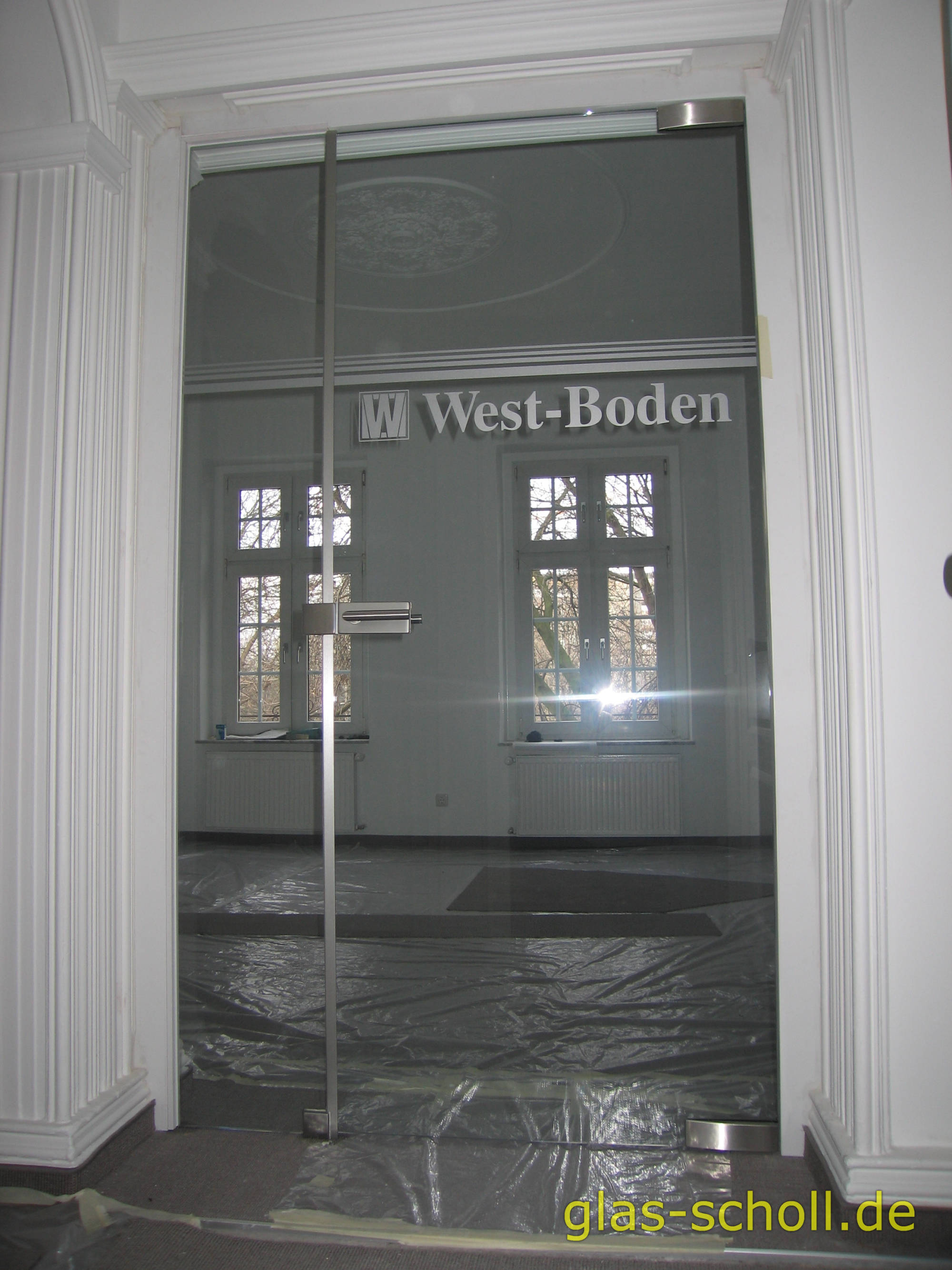

2teilige Anlage (fertig von aussen)

[Anklicken für Vergrößerung]

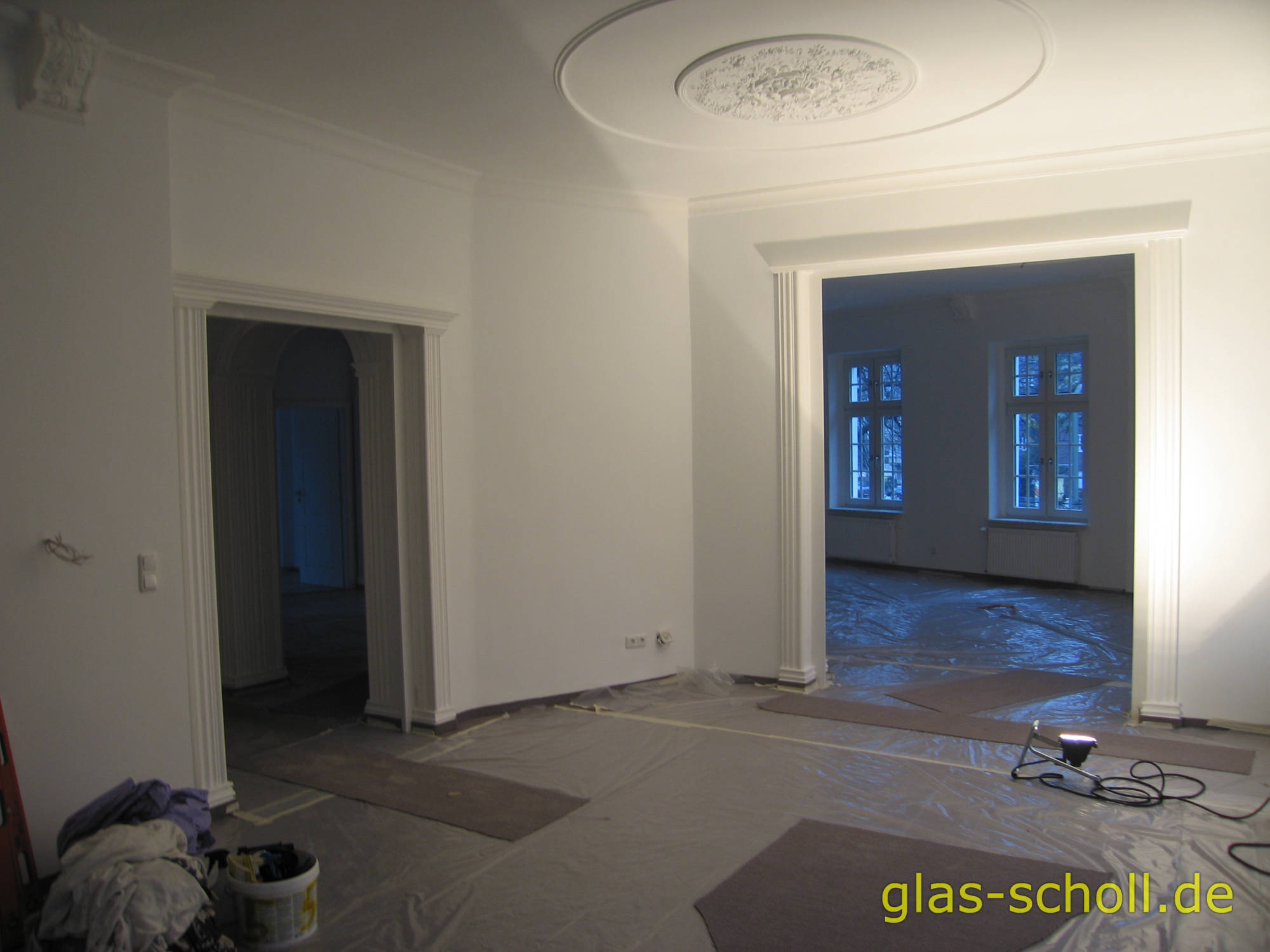

Die Montage geht los

[Anklicken für Vergrößerung]

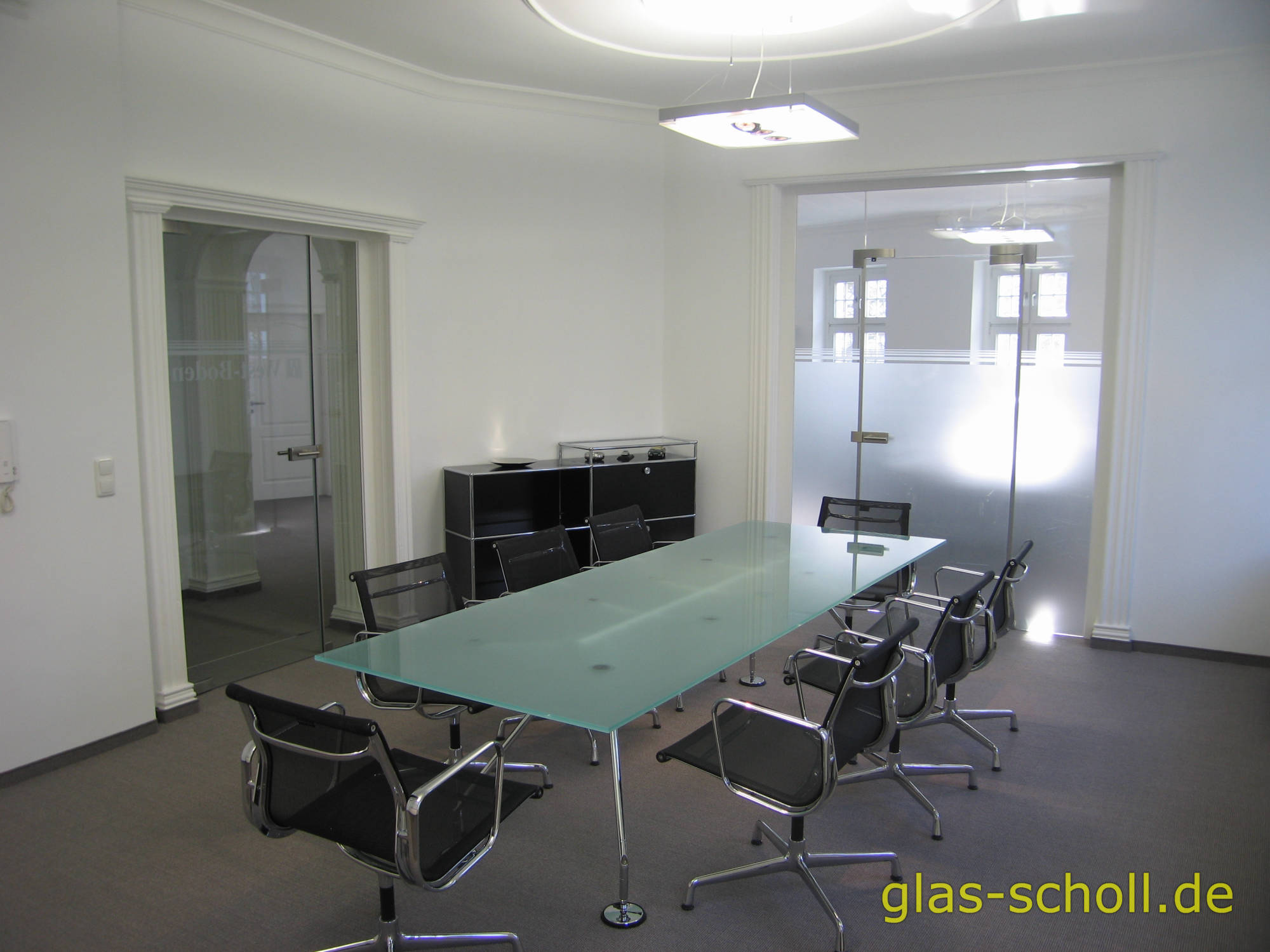

Anlagen (fertig)

[Anklicken für Vergrößerung]

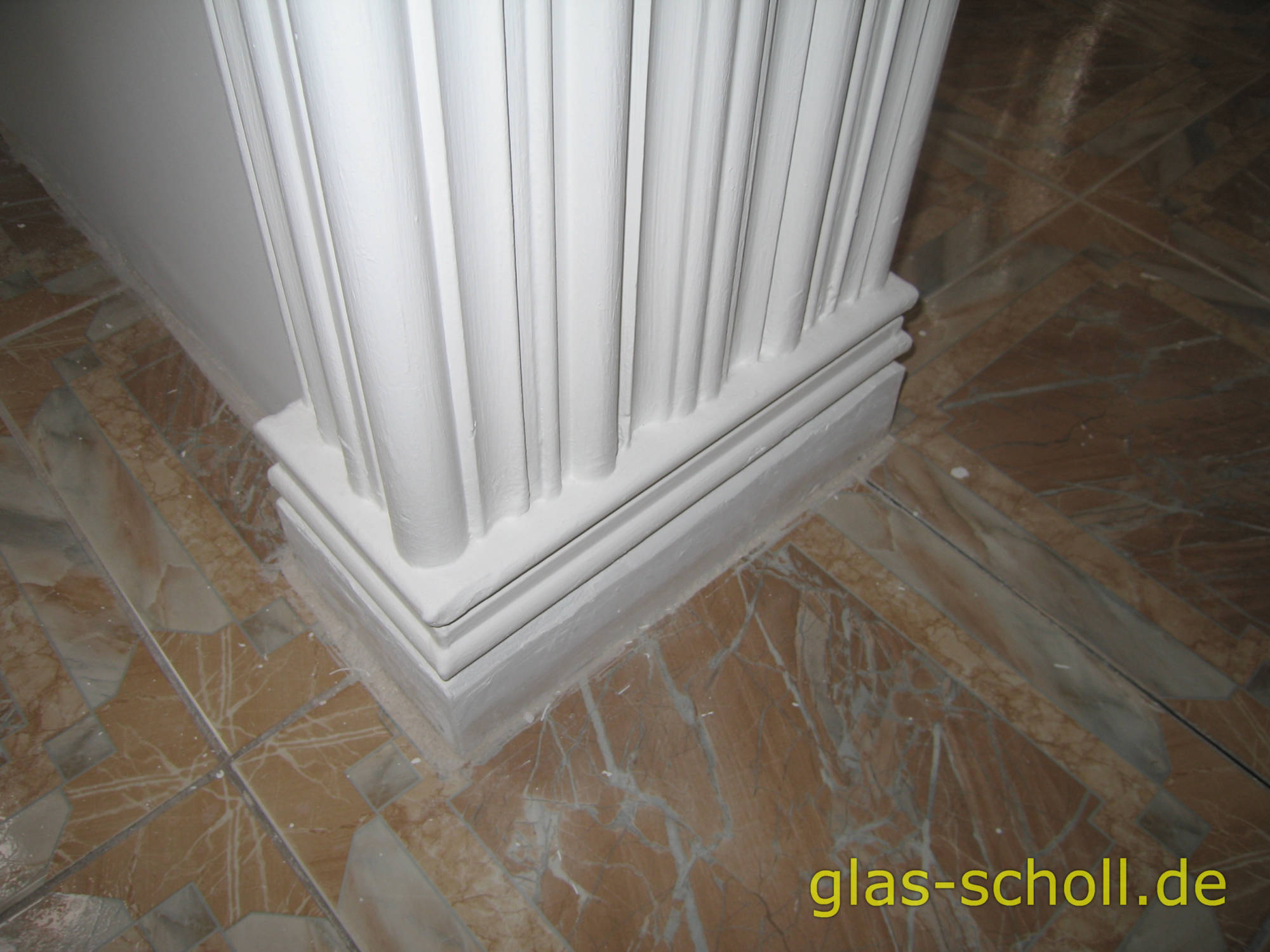

Die Situation 1

[Anklicken für Vergrößerung]

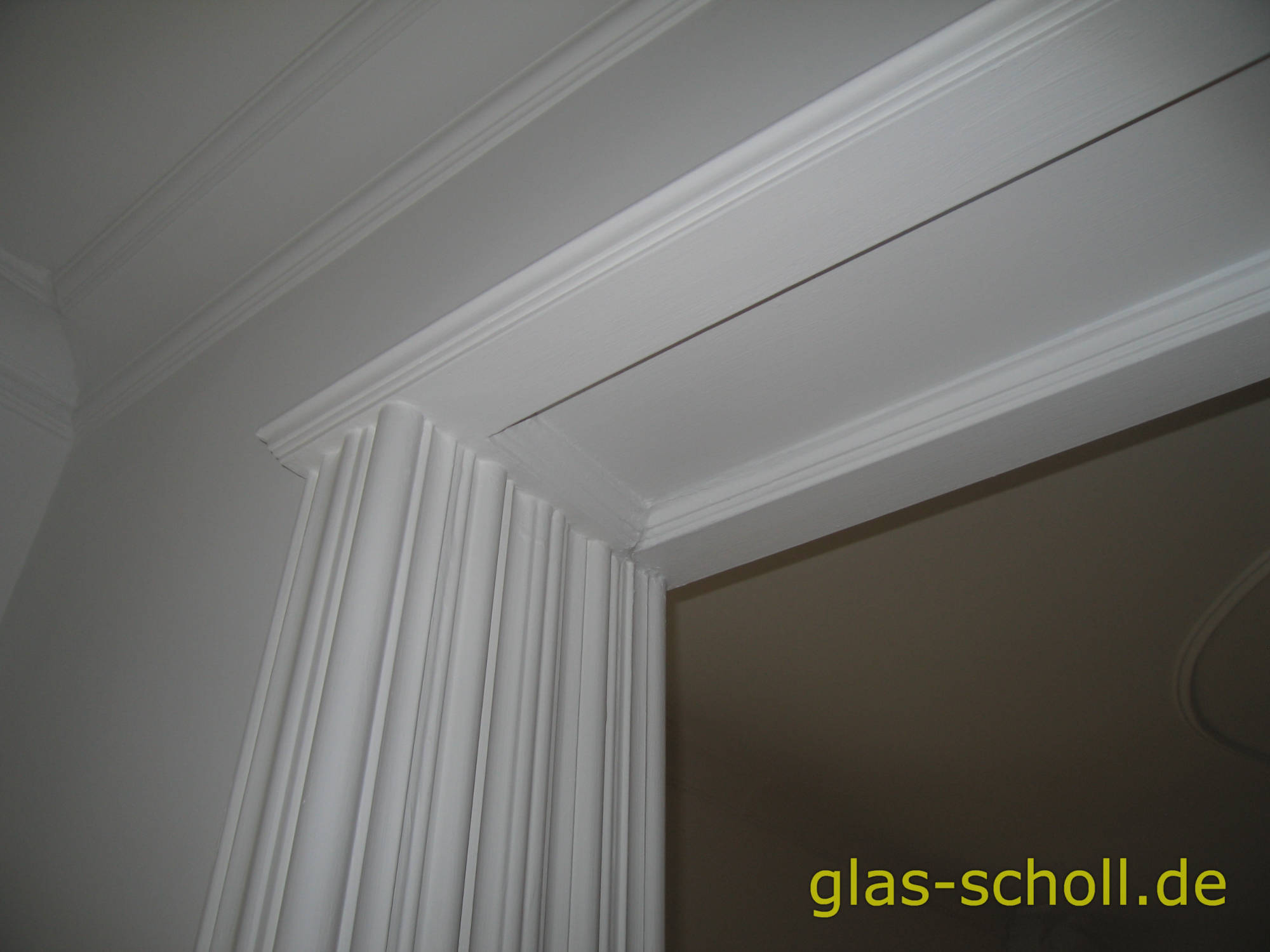

Die Situation 2

[Anklicken für Vergrößerung]

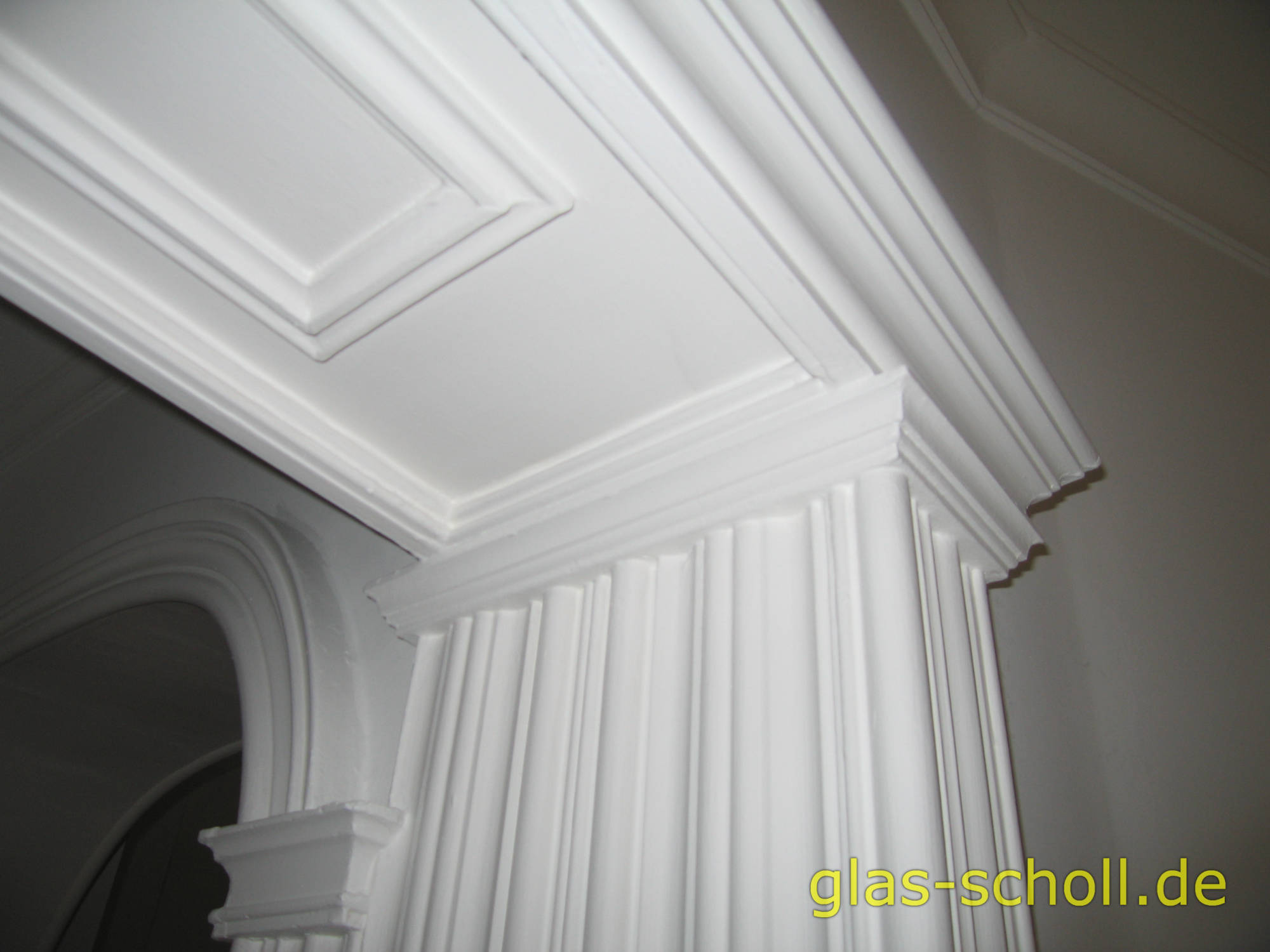

Die Situation 4

[Anklicken für Vergrößerung]
Sandstrahl-Effekt-Folien-Logo WESTBODEN

[Anklicken für Vergrößerung]

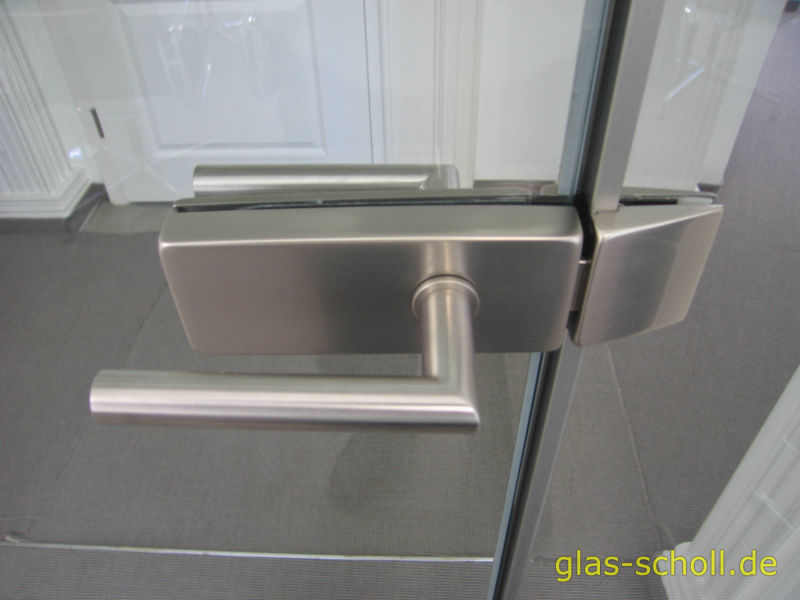

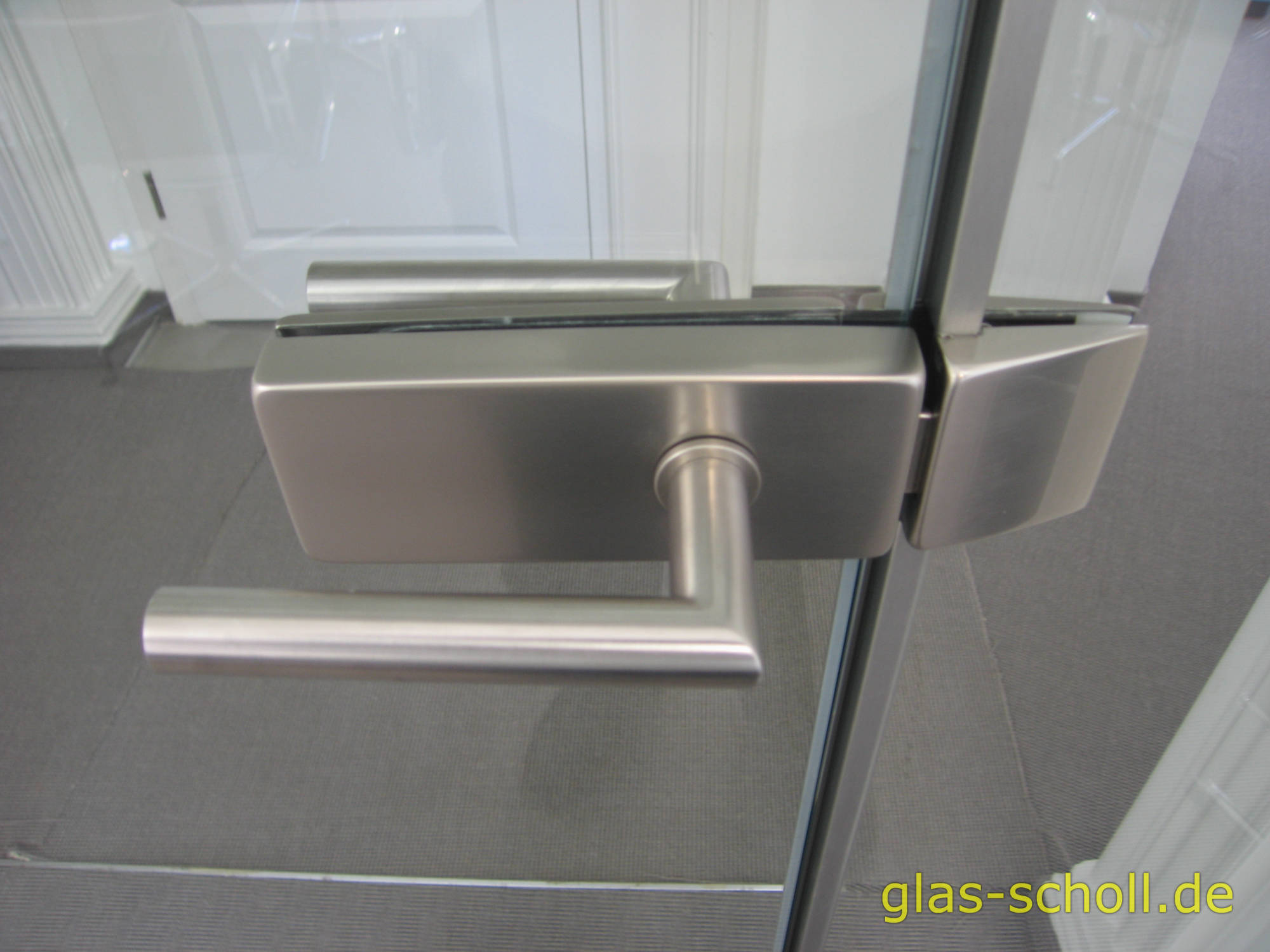

Studio Classic mit Arcos Gegenkasten1

[Anklicken für Vergrößerung]

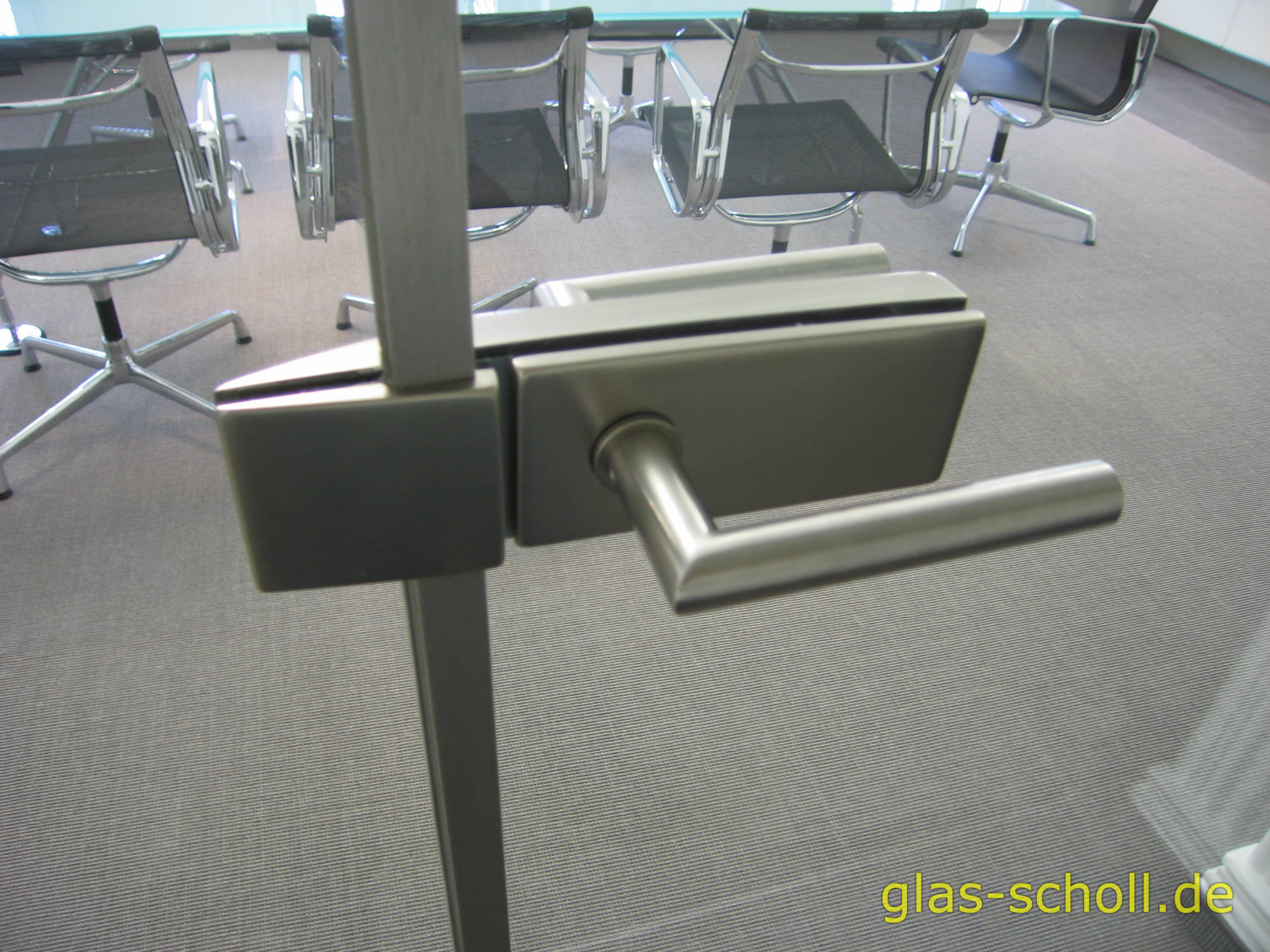

Studio Classic mit Arcos Gegenkasten2

[Anklicken für Vergrößerung]

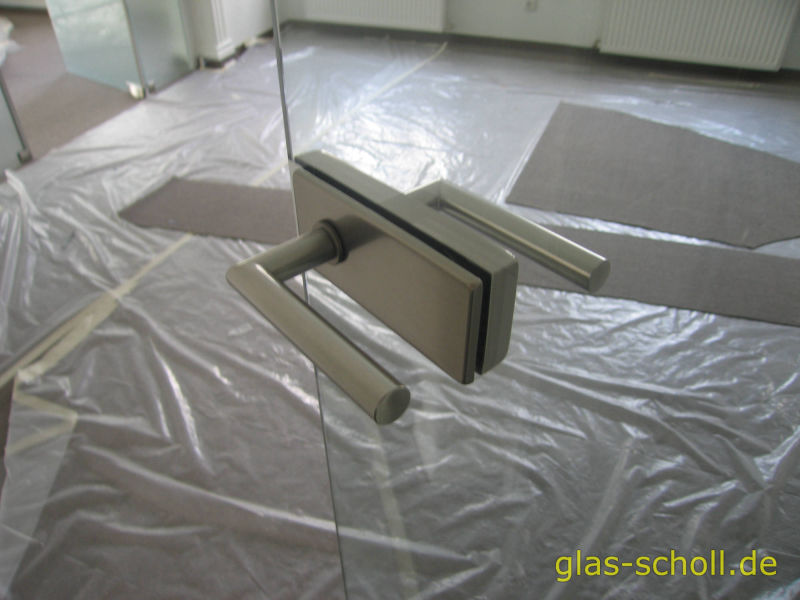

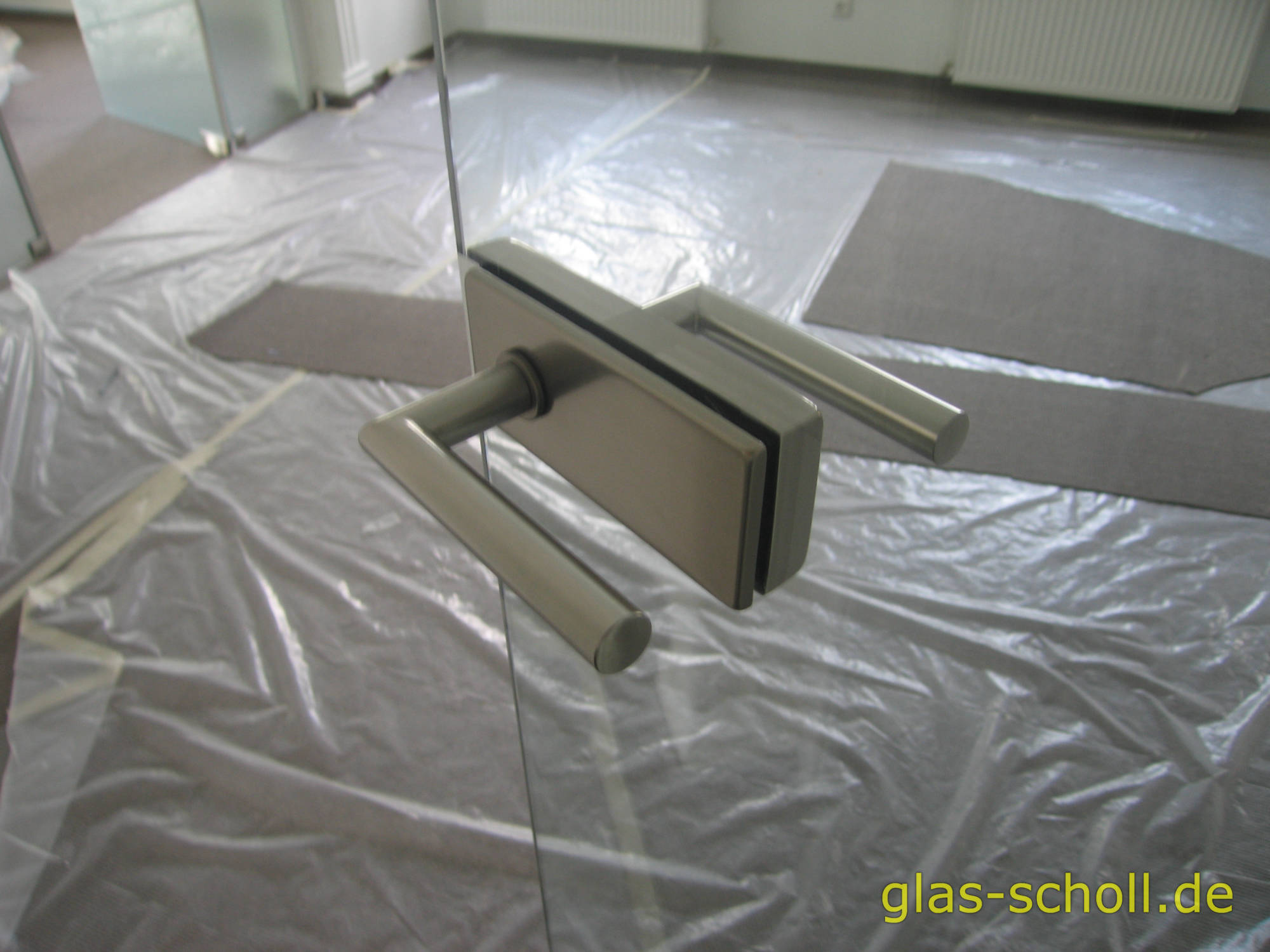

Studio Classic
